小槽型GG2U系列光電傳感器

槽寬包括2mm、3mm、10mm、15mm四種。具有靈敏度調整旋鈕和動作指示燈，使調節簡單容易。可以可靠檢測帶狀、盤狀等物體上的標記、色標等。具有短路保護及電源極性保護。放大器內藏，動作、復位時間均在1ms以下。廣泛應用于食品、醫藥、包裝、印刷機械、電梯等。

聯系我們

技術參數

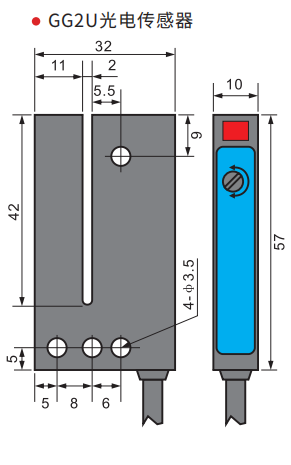

外形尺寸

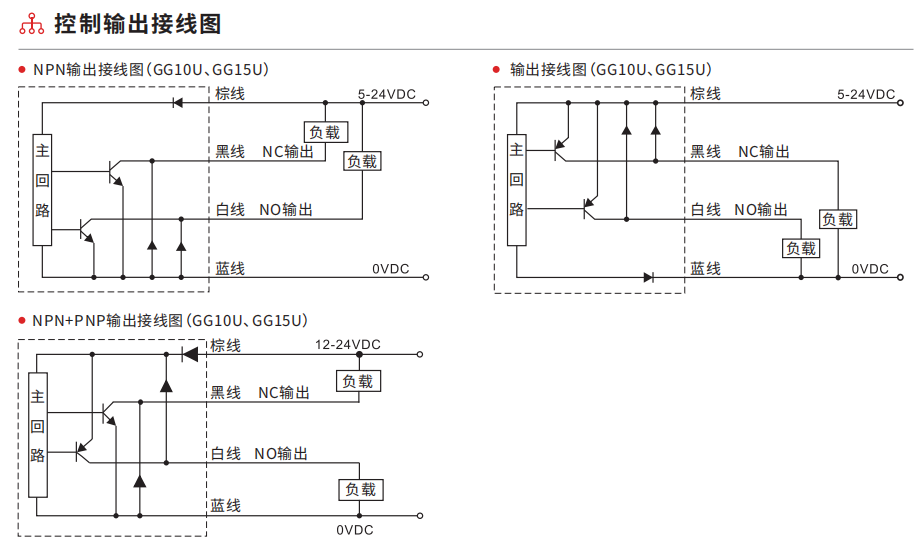

接線圖
3D模型
應用
海關數據
配件

商品名稱: 小槽型GG2U系列光電傳感器

槽寬包括2mm、3mm、10mm、15mm四種。具有靈敏度調整旋鈕和動作指示燈，使調節簡單容易。可以可靠檢測帶狀、盤狀等物體上的標記、色標等。具有短路保護及電源極性保護。放大器內藏，動作、復位時間均在1ms以下。廣泛應用于食品、醫藥、包裝、印刷機械、電梯等。

檢測方式		槽型對射式
型號	NPN	GG2U-1	GG3U-1	GG10U-1	GG15U-1
	PNP			GG10U-1-P	GG15U-1-P
檢測距離		2mm	3mm	10mm	15mm
標準檢測物體		透明體/半透明體上白底黑標 1×5mm²	透明體/半透明體上白底黑標 1×5mm²	不透明體 1×5mm²	不透明體 1×5mm²
光源色		紅外LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		30mA以下
響應時間		動作、復位時間均在1ms以下
輸出	NPN	NPN集電極開路輸出：負載電流100mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
輸出狀態		亮動、暗動可選擇
指示燈		動作指示燈紅色LED
靈敏度調節		帶電位器調節	帶按鍵自動調節
環境溫度		工作時：-20-+60℃(但不結冰),保存時： -20-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻		DC500V,20MΩ以上
連接方式		φ4mm,四芯，線長2m
殼體材料		聚碳酸酯PC	鋁合金	聚碳酸酯PC
防護等級		IEC IP64
