小方形GZ4系列光電傳感器

堅固的金屬外殼可在惡劣的工作環境中應用。產品通過通過國家低壓防爆電氣質量檢驗檢測中心的防爆認證。防爆合格證EXMB IIC T6 GB; EX MB IIIC T80℃ DB。證書編號:CLEX23.4689X 符合防爆標準: GB/T3836.1-2021爆炸性環境第1部分設備通用要求。 GB/T3836.9-2021爆炸性環境第9部分由膠封型“M”保護的設備。使用環境:1區、2區、21區、22區危險場所。放大器內藏，動作、復位時間均在1MS以下。具有短路保護及電源極性保護。通過控制線可以選擇動作模式。

聯系我們

技術參數

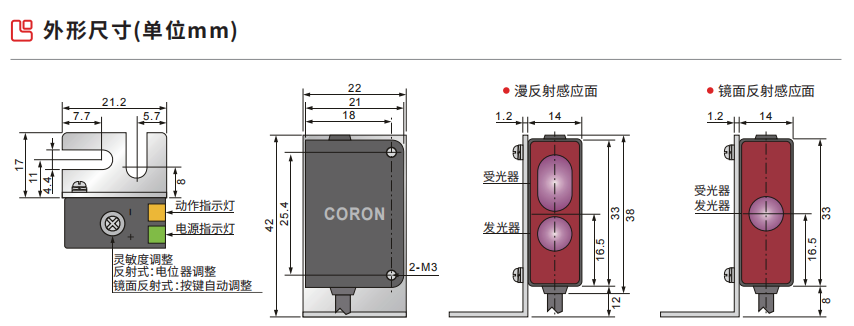

外形尺寸

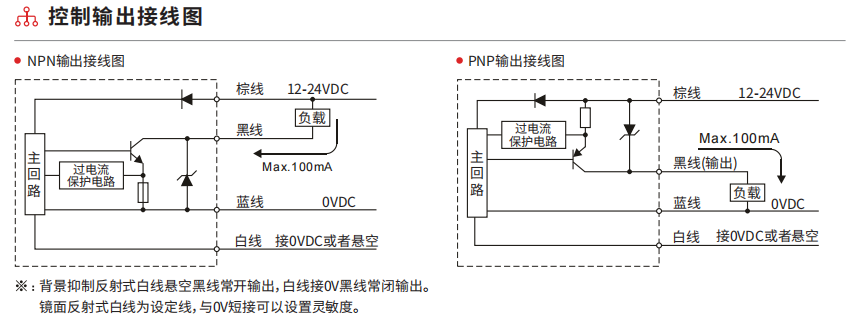

接線圖
3D模型
應用
海關數據
配件

商品名稱: 小方形GZ4系列光電傳感器

堅固的金屬外殼可在惡劣的工作環境中應用。產品通過通過國家低壓防爆電氣質量檢驗檢測中心的防爆認證。防爆合格證EXMB IIC T6 GB; EX MB IIIC T80℃ DB。證書編號:CLEX23.4689X 符合防爆標準: GB/T3836.1-2021爆炸性環境第1部分設備通用要求。 GB/T3836.9-2021爆炸性環境第9部分由膠封型“M”保護的設備。使用環境:1區、2區、21區、22區危險場所。放大器內藏，動作、復位時間均在1MS以下。具有短路保護及電源極性保護。通過控制線可以選擇動作模式。

檢測方式		透明體鏡面反射式	BGS背景抑制反射式
型號	NPN	GZ4-RM10	GZ4-DB40
	PNP	GZ4-RM10-P	GZ4-DB40-P
檢測距離			20-400mm
檢測物體		透明體/不透明體大于φ50mm	無光澤白紙100×100mm
光點大小			φ8mm(距離400mm)
回差			檢測距離5%
光源色		紅光LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		20mA以下
響應時間		動作、復位時間均在1ms以下
輸出	NPN	NPN集電極開路輸出：負載電流100mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
指示燈		動作指示燈橙色LED,電源指示燈綠色LED
輸出狀態		亮動、暗動，通過按鍵選擇	亮動、暗動，通過線纜選擇
靈敏度調節		通過按鍵自動調整	多圈電位器調節
環境溫度		工作時：-25-+55℃(但不結冰),保存時： -40-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻		DC500V,20MΩ以上
連接方式		φ3.8mm,四芯，線長2m
殼體材料		ABS工程塑料
防護等級		IEC IP65	IEC IP67
