不銹鋼殼體型GW4系列光電傳感器

先進的光學系統可使檢測距離最大達8m。具有背景遮蔽功能，不受背景物的影響。超小尺寸僅為W11xH31xD20mm。小體積可在狹小的空間安裝。具有靈敏麼調節和動作指示燈。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位響應時間為1ms。優異的抗干擾功能可以兩套緊貼安裝。

聯系我們

技術參數

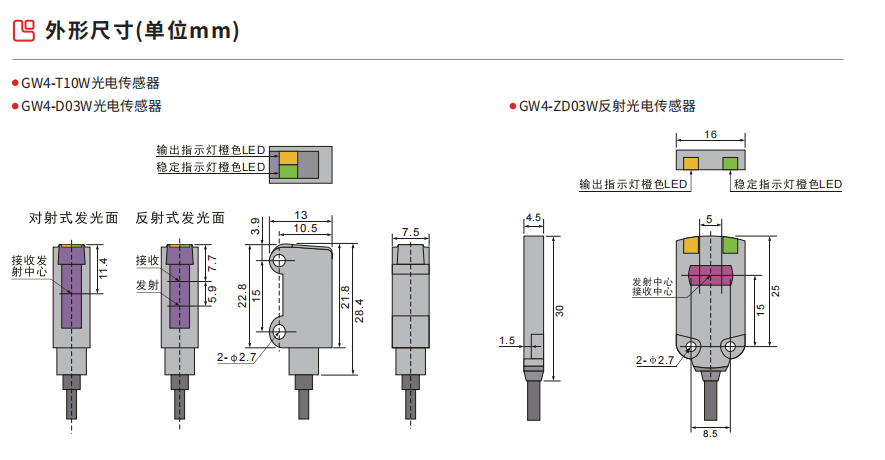

外形尺寸

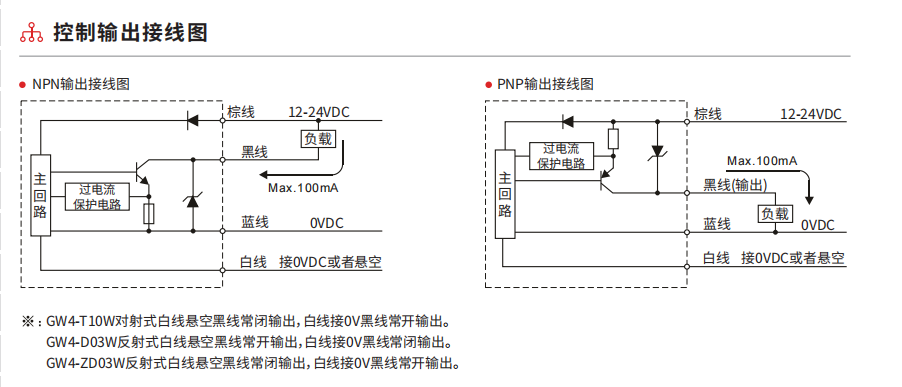

接線圖
3D模型
應用
海關數據
配件

商品名稱: 不銹鋼殼體型GW4系列光電傳感器

先進的光學系統可使檢測距離最大達8m。具有背景遮蔽功能，不受背景物的影響。超小尺寸僅為W11xH31xD20mm。小體積可在狹小的空間安裝。具有靈敏麼調節和動作指示燈。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位響應時間為1ms。優異的抗干擾功能可以兩套緊貼安裝。

檢測方式		對射式		漫反射式
型號	NPN	GW4-T10W	GW4-ZT10W	GW4-D05W	GW4-ZD03W
	PNP	GW4-T10W-P	GW4-ZT10W-P	GW4-D05W-P	GW4-ZD03W-P
檢測距離		0-0.6m	0-0.6m	2-30mm	2-30mm
光點大小				φ7mm(距離30mm)	φ7mm(距離30mm)
標準檢測物體		不透明體大于φ7mm		無光澤白紙100×100mm
回差距離				檢測距離的15%以下
光源色		紅光LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		25mA以下
響應時間		動作、復位時間均在1ms以下
輸出	NPN	NPN集電極開路輸出：負載電流50mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流50mA,殘余電壓1.1V
指示燈		輸出指示燈橙色LED、穩定運行指示燈綠色LED
輸出狀態		亮動暗動可切換
環境溫度		工作時：-10-+50℃(但不結冰),保存時： -20-+60℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz1分鐘
絕緣電阻		DC500V,20MΩ以上
絕緣強度		AC500V,50/80Hz,1分鐘(0-40℃,85%RH)
連接方式		φ2.6mm,四芯，線長2m
殼體材料		外殼：SUS316L,透鏡： PMMA
防護等級		IEC IP65
