短型塑料螺紋圓柱型GFC系列光電傳感器

塑料外殼經濟適用。 M18塑料螺紋外殼，體積較短小，安裝調整方便。具有靈敏度調整旋鈕，使調節簡單容易。放大器內藏，動作、復位時間均在1MS以下。具有短路保護及電源極性保護。具備抗相互干擾功能，可以2套緊貼安裝。

聯系我們

技術參數
外形尺寸

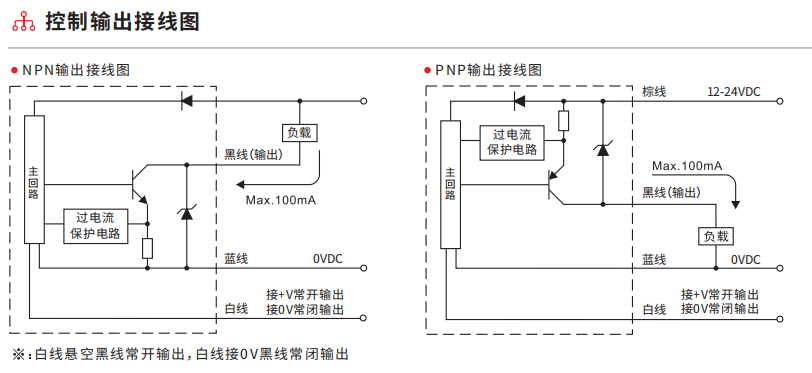

接線圖
3D模型
應用
海關數據
配件

商品名稱: 短型塑料螺紋圓柱型GFC系列光電傳感器

塑料外殼經濟適用。 M18塑料螺紋外殼，體積較短小，安裝調整方便。具有靈敏度調整旋鈕，使調節簡單容易。放大器內藏，動作、復位時間均在1MS以下。具有短路保護及電源極性保護。具備抗相互干擾功能，可以2套緊貼安裝。

檢測方式		對射式	鏡面反射式	漫反射式
型號引線式	NPN	GFC-T10	GFC-R10	GFC-D10	GFC-D40	GFC-D14
	PNP	GFC-T10-P	GFC-R10-P	GFC-D10-P	GFC-D40-P	GFC-D14-P
檢測距離		0-10m	0-3m	0-10cm	0-40cm	0-100cm
標準檢測物		不透明體大于φ15mm	不透明體大于φ60mm	無光澤白紙 100×100mm
回差距離				檢測距離的15%以下
光源色		紅外光LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		20mA以下
響應時間		動作、復位時間均在1ms以下
輸出	NPN	NPN集電極開路輸出：負載100mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載100mA,殘余電壓1 . 1V
指示燈		動作指示燈紅色LED,電源指示燈綠色LED
輸出狀態		亮動、暗動可通過控制線選擇
靈敏度調節		帶電位器旋鈕調節
環境溫度		工作時：-20-+60%℃(但不結冰),保存時： -25-+70℃
環境濕度		工作時：35-85%RH,保存時：35-95%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度： lus)
耐電壓		1000VAC 50/60Hz 1分鐘(0-40℃,85%RH)
絕緣電阻		DC500V,20MΩ以上
連接方式		引線式：φ4mm,四芯，線長2m
殼體材料		ABS工程塑料
防護等級		IEC IP65
