小方型GZX系列光電傳感器

紅色小光斑，檢測物體更加精準。具有背景遮蔽功能，不受背景物的影響。超小尺寸僅為W11xH31xD20mm。小體積可在狹小的空間安裝。具有靈敏度調節和動作指示燈。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位響應時間為1ms。優異的抗干擾功能可以兩套緊貼安裝。

聯系我們

技術參數

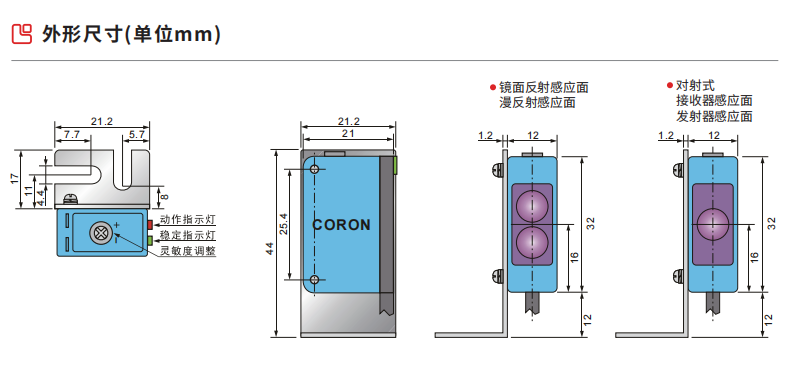

外形尺寸

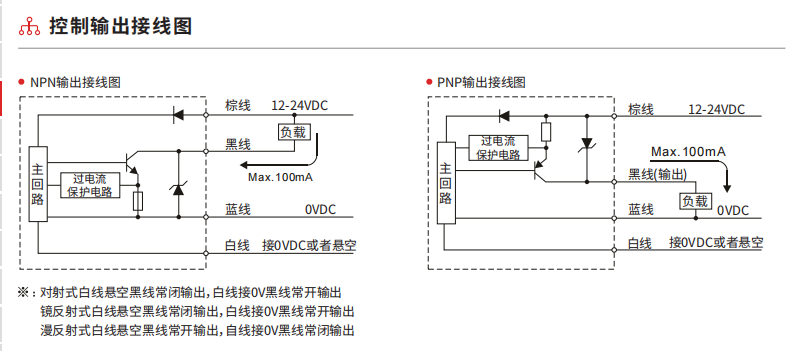

接線圖
3D模型
應用
海關數據
配件

商品名稱: 小方型GZX系列光電傳感器

紅色小光斑，檢測物體更加精準。具有背景遮蔽功能，不受背景物的影響。超小尺寸僅為W11xH31xD20mm。小體積可在狹小的空間安裝。具有靈敏度調節和動作指示燈。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位響應時間為1ms。優異的抗干擾功能可以兩套緊貼安裝。

檢測方式		對射式	鏡面反射式	漫反射式			透明體檢測型
型號	NPN	GZX-TR10	GZX-RR10	GZX-DR10	GZX-DR12	GZX-DR14	GZX-DM10
	PNP	GZX-TR10-P	GZX-RR10-P	GZX-DR10-P	GZX-DR12-P	GZX-DR14-P	GZX-DM10
檢測距離		0-10m	0-5m	0-10cm	0-50cm	0-100cm	0-100cm
標準檢測物體		不透明體大于φ12mm	不透明體大于φ50mm	無光澤白紙 100×100mm			檢測透明體半透明體
光源色		紅外LED					紅色LED
檢測方式		BGS背景抑制反射式
型號	NPN	GZX-DB05	GZX-DB13	GZX-DBT05	GZX-DBT11	GZX-DBBT11	GZX-DBB13
	PNP	GZX-DB05-P	GZX-DB13-P	GZX-DBT05-P	GZX-DBT11-P	GZX-DBBT11-P	GZX-DBB13-P
檢測距離		2-50mm	20-300mm	2-50mm	20-200mm	20-200mm	20-300mm
標準檢測物體		無光澤白紙100×100mm
光點大小		φ2mm (距離50mm)	15×15mm (距離300mm)	2×30mm (距離50mm)	12×130mm (距離200mm)	12×130mm (距離200mm)	15×25mm (距離300mm)
光源色		紅光LED				藍光LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		20mA以下
響應時間		動作、復位時間均在1ms以下
輸出	NPN	NPN集電極開路輸出：負載電流100mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
指示燈		動作指示燈紅色LED,穩定指示燈綠色LED
輸出狀態		亮動、暗動，通過線纜選擇
靈敏度調節		帶電位器調節(BGS型是多圈電位器調節，其余單圈電位器調節)
環境溫度		工作時：-25-+55℃(但不結冰),保存時：-40-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz 1分鐘(0-40℃,85%RH)
絕緣電阻		DC500V,20MΩ以上
連接方式		φ3.8mm,四芯，線長2m
殼體材料		ABS工程塑料
防護等級		IEC IP65
