CCJ-Y管道液位型電容式接近開關

檢測過程中不受管道、液體顏色、環境光的影響，測量結果準確可靠，測量精度高。無需鉆孔即可透過水槽壁和容器壁進行測量，可幫助客戶減少安裝時間。適用于中Φ8~11MM、中Φ12~26MM的大范圍管徑。放大器內置型、省空間安裝、使用方便。抗干擾能力強，增強抗電磁及射頻干擾。具有短路保護和電源極性保護功能，可以防止電路的損壞。配備NPN、PNP開關量輸出。帶靈敏度調節，可以快速調節最佳工作狀態。完全不受灰塵、污垢和霧氣的影響。

聯系我們

技術參數

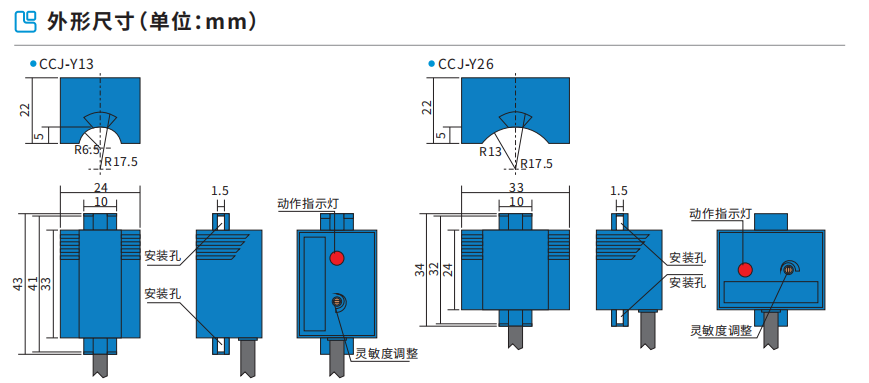

外形尺寸
接線圖
3D模型
應用
海關數據
配件

商品名稱: CCJ-Y管道液位型電容式接近開關

檢測過程中不受管道、液體顏色、環境光的影響，測量結果準確可靠，測量精度高。無需鉆孔即可透過水槽壁和容器壁進行測量，可幫助客戶減少安裝時間。適用于中Φ8~11MM、中Φ12~26MM的大范圍管徑。放大器內置型、省空間安裝、使用方便。抗干擾能力強，增強抗電磁及射頻干擾。具有短路保護和電源極性保護功能，可以防止電路的損壞。配備NPN、PNP開關量輸出。帶靈敏度調節，可以快速調節最佳工作狀態。完全不受灰塵、污垢和霧氣的影響。

類型		CCJ-Y13		CCJ-Y26
		NPN輸出	PNP輸出	PNP輸出	PNP輸出
型號	NPN常開	CCJ-Y13-13ANA	CCJ-Y13-13APA	CCJ-Y26-26ANA	CCJ-Y26-26APA
	NPN常閉	CCJ-Y13-13ANB	CCJ-Y13-13APB	CCJ-Y26-26ANB	CCJ-Y26-26APB
適用管道	外徑	φ8-11mm		φ12-26mm
	壁厚	1.5mm以下		2mm以下
	材質	塑料、玻璃、陶瓷等非金屬材料
檢測物體		液體※1
重復精度		±0.2mm以下
應 差 ※ ²		0.6-5mm		0.3-3mm
電源電壓		DC12~24V±10%波動(P-P)10%以下(10-30VDC)消耗電流12mA以下
控制輸出	NPN輸出	NPN集電極開路輸出，輸出電流100mA,殘余電壓1VDC
	PNP輸出	PNP集電極開路輸出，輸出電流100mA,殘余電壓1VDC
指示燈		動作指示燈：紅色LED
調整方式		多圈電位器調整
環境溫度		工作時：0～+55℃(但不結冰),保存時：-10～+65℃
環境濕度		工作時：35～85%RH,保存時：35～95%RH
溫度的影響		0~+55℃的溫度范圍內+23℃時，檢測水平的±4mm(純水以及20%的鹽水) CCJ-Y13的管道直徑中8的純水為±6mm
抗振動		振頻：10～55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
絕緣電阻		DC500V,20MΩ以上
耐電壓		1000VAC 50/60Hz1分鐘(0～40℃,85%RH)
連接方式		φ4mm,三芯，線長2m
材質		PBT
防護等級		IEC IP66
¹以下情況，會出現無法測量的現象，必須在設置的裝置上進行檢測性能取得確認后再使用。
(1)液體的相對介電常數或?qū)щ娐瘦^低時。曲于本傳感器采用的是靜電電容式。因此有時可能無法檢測液位。 (2)液體容量較少，或曲于管道尺寸的小直徑、厚壁等，使液位變化的相應容量變化很小的情況下。 (3)管道內壁有高粘度液體膜及大量的泡沫殘留，或管道內外壁附著、堆積污垢等情況下。
※²應差(因管道尺寸、液體而變化的參考值)
