光通訊經濟型 GBE系列安全光幕

安全功能符合IEC61496-1/2安全標準，安全等級二級。全新采用先進的光學同步技術，發光器與受光器之間無需導線連接，接線簡單方便。采用專業的光學透鏡構架和先進的光學系統設計，具有卓越的聚光特性抗外界光干擾能力強。小型化設計，結構精巧，外形美觀，尺寸僅為25mmX28mm。上下無盲區設計,有效減少安裝空間位置。電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。 NPN或PNP輸出可以接安全光幕控制器、，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。高反應速度，反應時間僅5-30ms

聯系我們

技術參數

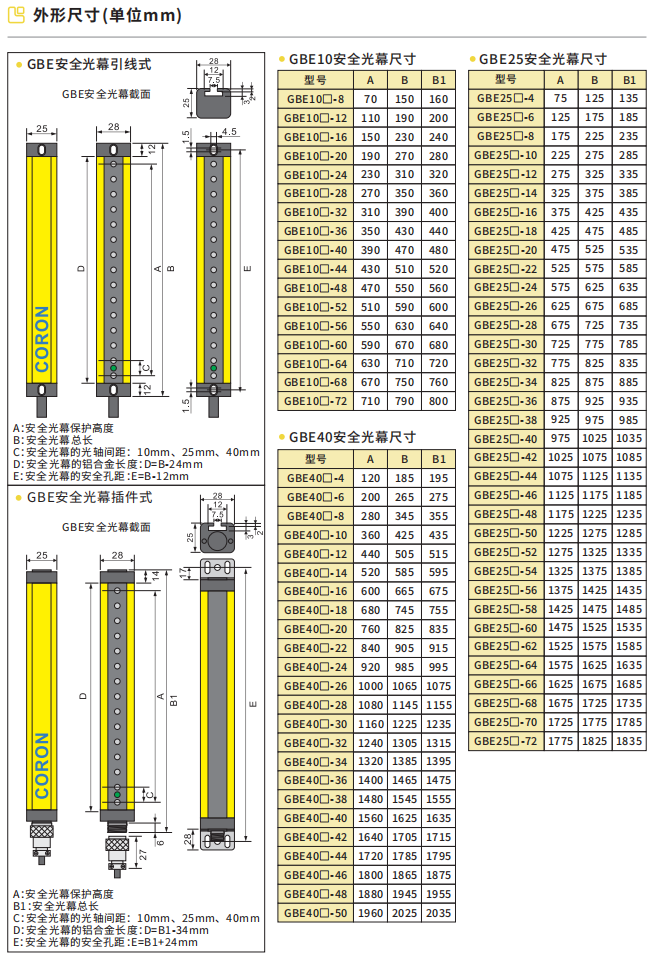

外形尺寸

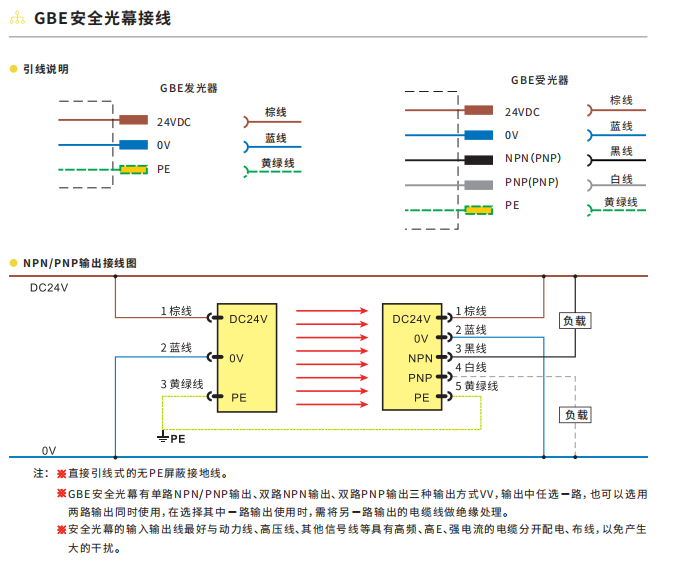

接線圖
3D模型
應用
海關數據
配件

商品名稱: 光通訊經濟型 GBE系列安全光幕

安全功能符合IEC61496-1/2安全標準，安全等級二級。全新采用先進的光學同步技術，發光器與受光器之間無需導線連接，接線簡單方便。采用專業的光學透鏡構架和先進的光學系統設計，具有卓越的聚光特性抗外界光干擾能力強。小型化設計，結構精巧，外形美觀，尺寸僅為25mmX28mm。上下無盲區設計,有效減少安裝空間位置。電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。 NPN或PNP輸出可以接安全光幕控制器、，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。高反應速度，反應時間僅5-30ms

光軸間距		10mm	25mm	40mm
最小保護物體		φ15mm	中 3 0 m m	φ45mm
光軸數		8/12/16/20至72	4/6/8/10至72 4/6/8/10至50
保護高度		光軸間距×(光路數-1)
保護范圍		24個光軸及以下：0-3m;24個光軸以上：0-2m
電源電壓		DC24W,功耗<6W
響應時間		15ms以下
控制輸出	NPN	集電極開路NPN輸出：灌入電流100mA,殘余電壓1.6V以下
	PNP	集電極開路PNP輸出：灌入電流100mA,殘余電壓1.6V以下
輸出形式		NPN/PNP單路同時輸出
輸出狀態		所有光軸受光時ON
保護		具有輸出短路保護功能
光源		紅外LED
指示燈		電源指示燈(黃色),安全通過指示燈(綠色),遮擋故障指示燈(紅色)
耐光環境		白熾燈：受光面照度3000Lx,太陽光：受光面照度10000Lx
環境溫度		工作時：-10～+55℃(但不結冰),保存時： -25~+75℃
環境濕度		工作時：35～85%RH,保存時：35～95%RH
抗振動		振頻：10-55Hz,振幅：0.35mm,X、Y、Z方向各兩小時
抗沖擊		加速度：300m/s²約50g,X、Y、Z方向各3次
絕緣電阻		AC1000V,50/60Hz,1分鐘
介電強度		DC500V,20MΩ
連接方式		配專用連接電纜，線長3米
殼體材料		保護外殼：鋁合金，前罩：聚碳酸酯，上下蓋： AS尼龍塑料
防護結構		IECIP66
