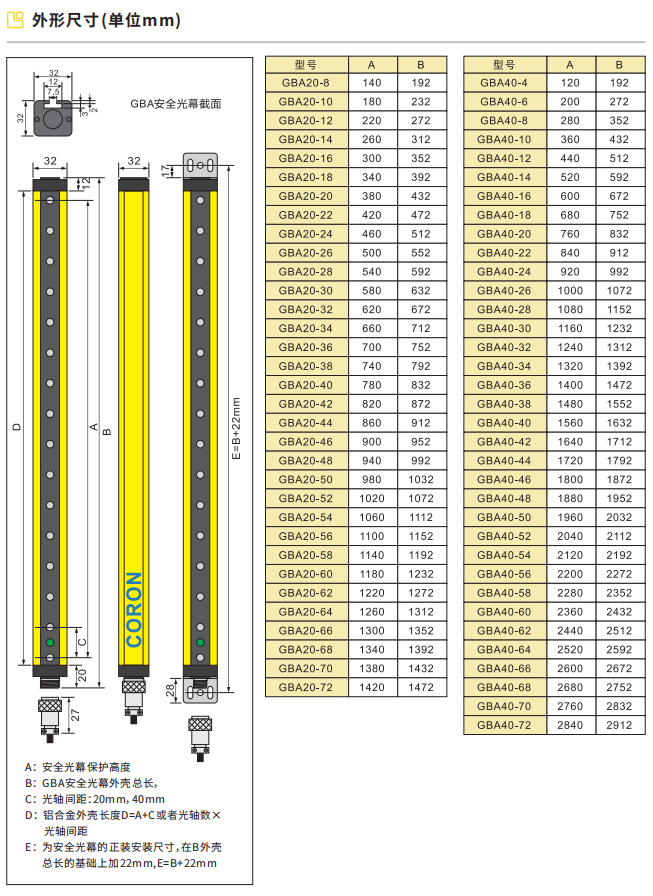

外形尺寸

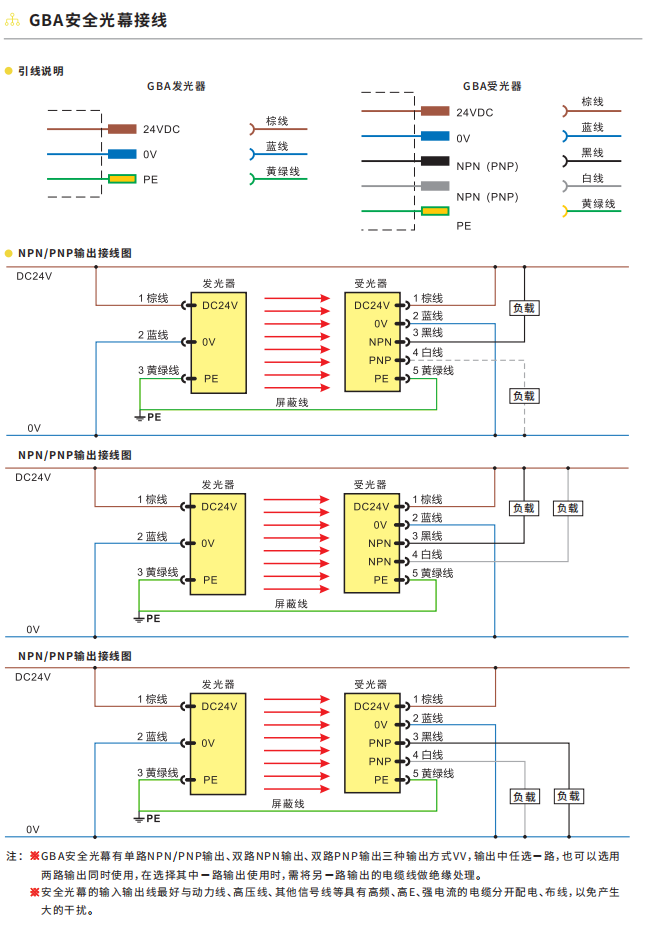

接線圖
3D模型
應用
海關數據

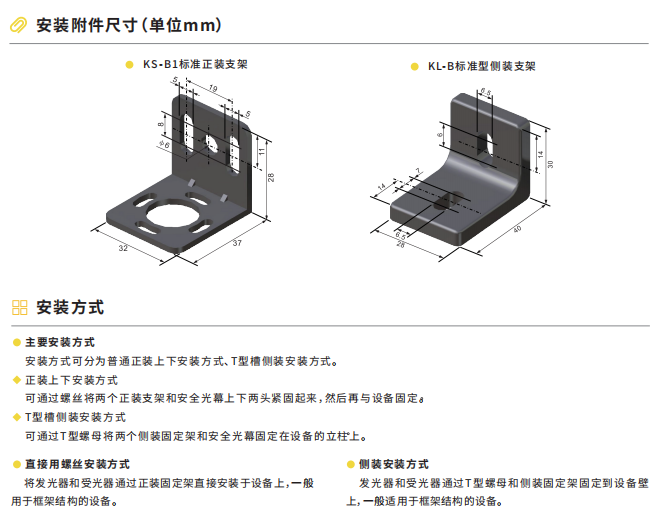

配件

商品名稱: 光通訊新型 GBA系列安全光幕

安全功能符合IEC61496-1/2安全標準，安全等級二級。全新采用先進的光學同步技術，發光器與受光器之間無需導線連接，接線簡單方便。采用專業的光學透鏡構架和先進的光學系統設計，具有卓越的聚光特性抗外界光干擾能力強。小型化設計，結構精巧，外形美觀，尺寸僅為25mmX28mm。上下無盲區設計,有效減少安裝空間位置。電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。 NPN或PNP輸出可以接安全光幕控制器、，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。高反應速度，反應時間僅5-30ms

參數與型號	GBA20 GBA40
光軸間距	20mm 40mm
最小保護物體	φ25mm φ45mm
光軸數	6/8/10/12/14/16至72 4/6/8/10/12/14/16至72
保護高度	光軸間距×(光路數-1)
保護范圍	0-5m
電源電壓	DC24V,功耗6W
響應時間	15ms以下
NPN	集電極開路NPN輸出：灌入電流100mA,殘余電壓1.6V以下
輸出 PNP	集電極開路PNP輸出：灌入電流100mA,殘余電壓1.6V以下
輸出形式	NPN或PNP雙路輸出、NPN/PNP單路同時輸出
輸出狀態	所有光軸受光時ON
保護	具有輸出短路保護功能
光源	紅外LED
指示燈	電源指示燈(黃色),安全通過指示燈(綠色),遮擋故障指示燈(紅色)
耐光環境	白熾燈：受光面照度3000Lx,太陽光：受光面照度10000Lx
環境溫度	工作時：-10～+55℃(但不結冰),保存時： -25～+75℃
環境濕度	工作時：35～85%RH,保存時：35～95%RH
抗振動	振頻：10-55Hz,振幅：0.35mm,X、Y、Z方向各兩小時
抗沖擊	加速度：300m/s²約50g,X、Y、Z方向各3次
絕緣電阻	AC1000V,50/60Hz,1分鐘
介電強度	DC500V,20MΩ
連接方式	配專用連接電纜，發光器3芯，受光器5芯
殼體材料	保護外殼：鋁合金，前罩：聚碳酸酯，上下蓋： AS尼龍塑料
防護結構	IECIP66
