纖細型GW3 光電傳感器

超小體積可在狹小的空間安裝。具備優異的基本性能和理想性價比的傳感器。超小尺寸僅為W7.7xH13,5xD18.5mm。背景抑制型，檢測距離不受背最物和檢測物顏色的影響。具有靈敏度調節和動作指示燈。電纜出口呈45°傾斜可節約安裝空間。內置金屬安裝孔，安裝效果牢同。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位相應時間為1ms。

聯系我們

技術參數

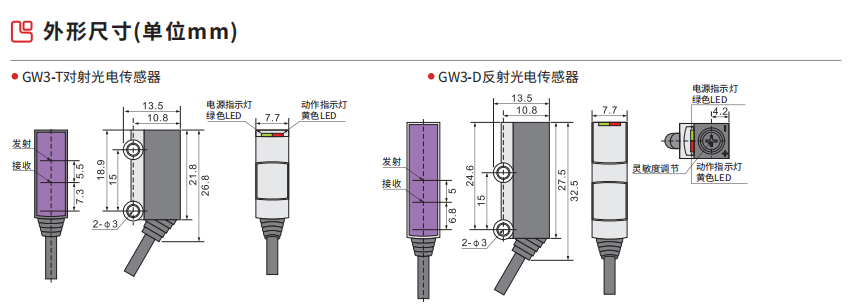

外形尺寸

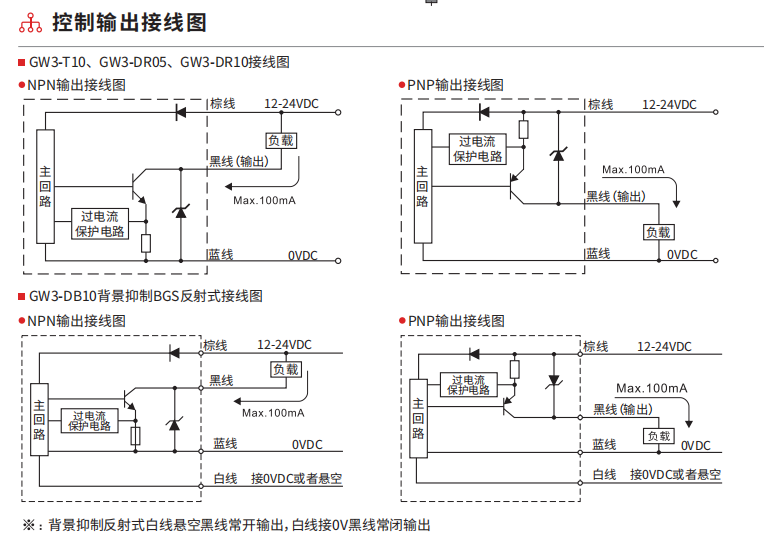

接線圖
3D模型
應用
海關數據
配件

商品名稱: 纖細型GW3 光電傳感器

超小體積可在狹小的空間安裝。具備優異的基本性能和理想性價比的傳感器。超小尺寸僅為W7.7xH13,5xD18.5mm。背景抑制型，檢測距離不受背最物和檢測物顏色的影響。具有靈敏度調節和動作指示燈。電纜出口呈45°傾斜可節約安裝空間。內置金屬安裝孔，安裝效果牢同。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位相應時間為1ms。

型號	NPN NO	GW3-T10A	GW3-DR05A	GW3-DR10A	GW3-DB10
	NPN NC	GW3-T10B
	PNP NO	GW3-T10A-P	GW3-DR05A-P	GW3-DR10A-P	GW3-DB10-P
	PNP NC	GW3-T10B-P
檢測距離		0-1.5m	0-5cm	0-10cm	3-10cm(光點φ3mm)
標準檢測物體		不透明體大于φ15mm	無光澤白紙100×100mm
回差距離			檢測距離的15%以下
光源色			紅光LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		25mA以下
響應時間		動作、復位時間均在1ms以下
輸出	NPN	NPN集電極開路輸出：負載電流50mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流50mA,殘余電壓1.1V
指示燈		動作指示燈紅色LED
輸出狀態		亮動或者暗動			亮動暗動可切換
靈敏度調節				帶單圈電位器調節	帶多圈電位器調節
環境溫度		工作時：-20-+55℃(但不結冰),保存時： -40-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz 1分鐘
絕緣電阻		DC500V,20MΩ以上
絕緣強度		AC500V,50/60Hz,1分鐘(0-40℃,85%RH)
連接方式		φ3mm,三芯，線長2m
殼體材料		外殼：PC,透鏡： PMMA,附件： ABS
防護等級		IEC IP65
