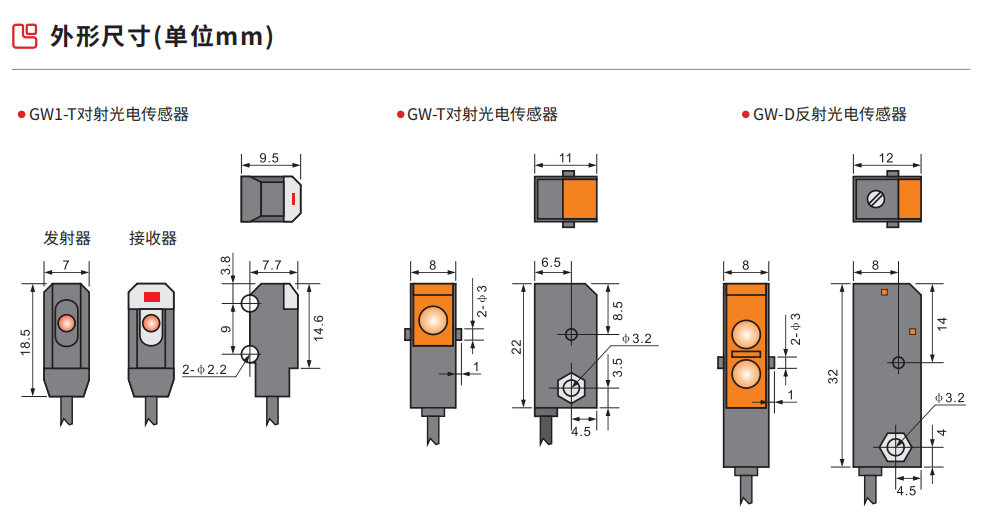

外形尺寸

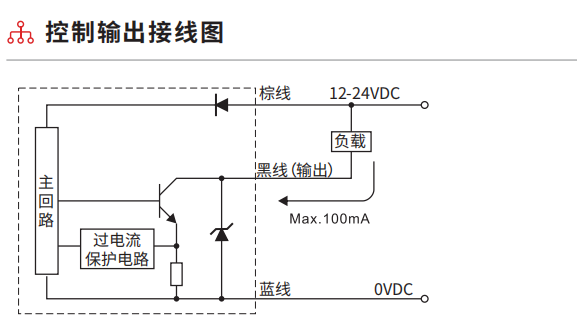

接線圖
3D模型
應用
海關數據
配件

商品名稱: 超小型GW/GW1 光電傳感器

超小體積可在狹小的空間安裝。超小尺寸僅為W7xH9.5xD18.5mm。具有靈敏度調節和動作指示燈。具備長距離檢測。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位相應時間為1ms。

檢測方式		對射式		漫反射式
型號	NPN NO	GW1-T10A	GW-T10A	GW-D10A
	NPN NC	GW1-T10B	GW-T10B	GW-D10B
檢測距離		0-1m	0-1.5m	0-10cm
標準檢測物體		不透明體大于φ2mm	不透明體大于φ6mm	無光澤白紙100×100mm
回差距離				檢測距離的15%以下
光源色		紅光LED	紅外LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		20mA以下
響應時間		動作、復位時間均在1ms以下
輸出		NPN集電極開路輸出：負載電流50mA,殘余電壓1.1V
指示燈		動作指示燈紅色LED
輸出狀態		亮動或者暗動
靈敏度調節				帶電位器調節
環境溫度		工作時：-20-+60℃(但不結冰),保存時：-25-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz1分鐘
絕緣電阻		DC500V,20MΩ以上
絕緣強度		AC500V,50/60Hz,1分鐘(0-40℃,85%RH)
連接方式		φ3mm,三芯，線長2m
殼體材料		ABS工程塑料
防護等級		IEC IP50
