激光位移GLY系列激光傳感器

采用高精度紅色半導體激光。細小的0.5mm直徑光斑，精確地測量極小物體。精美的外觀設計,輕重量鋁制外殼，堅固耐用，便于安裝。便捷的操作面板搭配直觀 OLED液晶數字顯示屏。按鍵或遠程示教可以便捷的設定響應時間，滿足不同的場合。雙重NPN/PNP開關量輸出可通過菜單自由切換。另加一路模擬量4-20mA輸出或者RS485通訊輸出。設定簡單方便，在檢測量程范圍內可任意設定輸出檢測范圍。廣泛應用于檢測物體的位置移動、厚度、振動、距離、直徑等幾何量。

聯系我們

技術參數

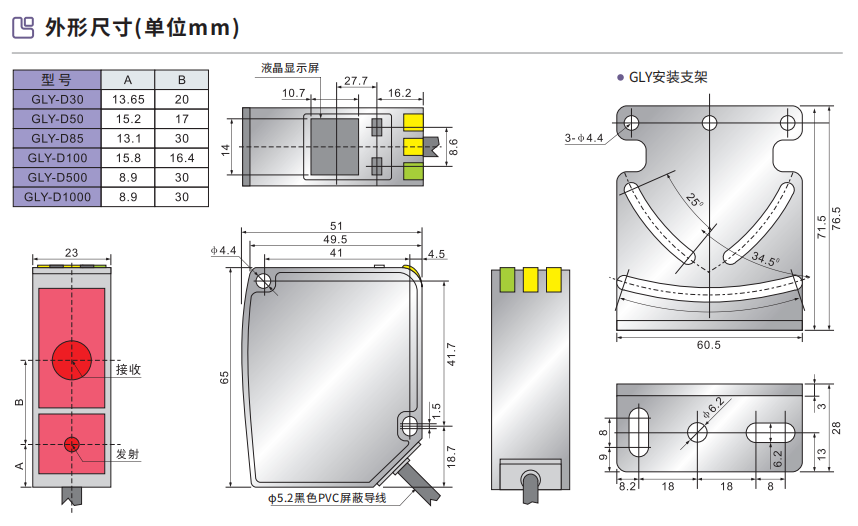

外形尺寸

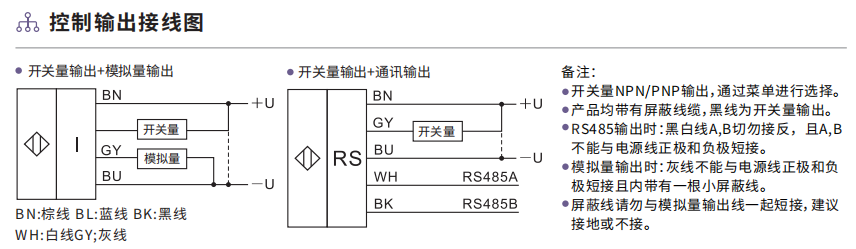

接線圖
3D模型
應用
海關數據
配件

商品名稱: 激光位移GLY系列激光傳感器

采用高精度紅色半導體激光。細小的0.5mm直徑光斑，精確地測量極小物體。精美的外觀設計,輕重量鋁制外殼，堅固耐用，便于安裝。便捷的操作面板搭配直觀 OLED液晶數字顯示屏。按鍵或遠程示教可以便捷的設定響應時間，滿足不同的場合。雙重NPN/PNP開關量輸出可通過菜單自由切換。另加一路模擬量4-20mA輸出或者RS485通訊輸出。設定簡單方便，在檢測量程范圍內可任意設定輸出檢測范圍。廣泛應用于檢測物體的位置移動、厚度、振動、距離、直徑等幾何量。

產品系列			激光位移
型號	標準型	4-20mA	GLY-WD30BSI	GLY-WD50BSI	GLY-WD85BSI
		RS485	GLY-WD30BSR	GLY-WD50BSR	GLY-WD85BSR
	線性精度F.S		4-20mA:±0.4%;Rs485:±0.3%	4-20mA:±0.4%;Rs485:±0.3%	4-20mA:±0.4%;Rs485:±0.3%
	高精度型	4-20mA	GLY-WD30HSI	GLY-WD50HSI	GLY-WD85HSI
		RS485	GLY-WD30HSR	GLY-WD50HSR	GLY-WD85HSR
線性精度F.S			±0.1%	±0.1%	±0.1%
測量中心距離			30mm	50mm	85mm
測量距離			25-35mm	35-65mm	60-110mm
滿量程			10mm	30mm	50mm
光斑			φ0.5mm@30mm	φ0.5mm@50mm	φ0.5mm@85mm
分辨率			2.5um@30mm	10um@50mm	30um@85mm
重復精度			5um@30mm	20um@50mm	60um@85mm
溫度漂移			±0.02%F.S/℃	±0.02%F.S/℃	±0.04%F.S/℃
產品系列			激光測距
型號	標準型	4-20mA	GLY-CD100BSI	GLY-CD500BSI	GLY-CD1000BSI
		RS485	GLY-CD100BSR	GLY-CD500BSR	GLY-CD1000BSR
	線性精度F.S		4-20mA:±0.4%;Rs485:±0.3%	4-20mA:±0.4%;Rs485:±0.3%	4-20mA:±0.4%;Rs485:±0.6%
	高精度型	4-20mA	GLY-CD100HSI	GLY-CD500HSI	GLY-CD1000HSI
		RS485	GLY-CD100HSR	GLY-CD500HSR	GLY-CD1000HSR
線性精度F.S			±0.1%	80-250mm:±0.15% 250-500mm:±0.3%	150-450mm:±0.3% 450-1000mm:±0.6%
測量距離			30-100mm	80-500mm	150-1000mm
光斑			Φ1×3mm@100mm	φ2.5mm@500mm	φ3mm@1000mm
分辨率			5um@30mm;50um@100mm	15um@80mm;500um@500mm	50um@150mm;2000um@1000mm
重復精度			10um@30mm 30um@50mm 100um@100mm	30um@80mm 250um@250mm 1000um@500mm	100um@150mm 520um@500mm 4000um@1000mm
溫度漂移			±0.02%F.S/℃	±0.02%F.S/℃	±0.04%F.S/℃
性能參數
電源電壓			DC12-24:功率≤700W
光源			紅色激光(650nm)激光等級：Class 2
開關量輸出			開關量：NPN/PNP且NO/NC可設，壓降<2.5V,負載電流200mA
模擬量輸出			模擬量：4-20mA(負載電阻<390Ω)
通訊輸出			RS485(支持ModBus協議)
響應時間			2ms/16ms/40ms可設置
顯示屏			OLED顯示屏(尺寸：14*10.7mm)
指示燈			電源指示：綠色；動作指示：黃色
環境溫度			工作溫度：-10…+50℃;儲存溫度：-20.…+70℃
環境濕度			工作時：35-85%RH,保存時：35-95%RH
抗環境光			白熾燈：3000Lx,太陽光：10000Lx
抗振動			振頻：10-55Hz,振幅：0.35mm,X、Y、Z方向各兩小時
抗沖擊			加速度：500m/s約50g,X、Y、Z方向各3次
連接方式			5芯/4芯PVC引線2m
材質			外殼：鋁；鏡頭蓋：PMMA;顯示板：PC
防護結構			IECIP67
