通用KS系列色標傳感器

同軸光路設計，對高反射系數物體適應性強。具有靈敏度調整旋鈕和動作指示燈，使調節簡單容易。優質的探測能力，可以檢測各種不同顏色的標記。 0.1-0.5ms的高響應速度。具有短路保護級電源極性保護。動作模式可通過控制線選擇。綠光、藍光、白光、紅光等多種光源可選。

聯系我們

技術參數

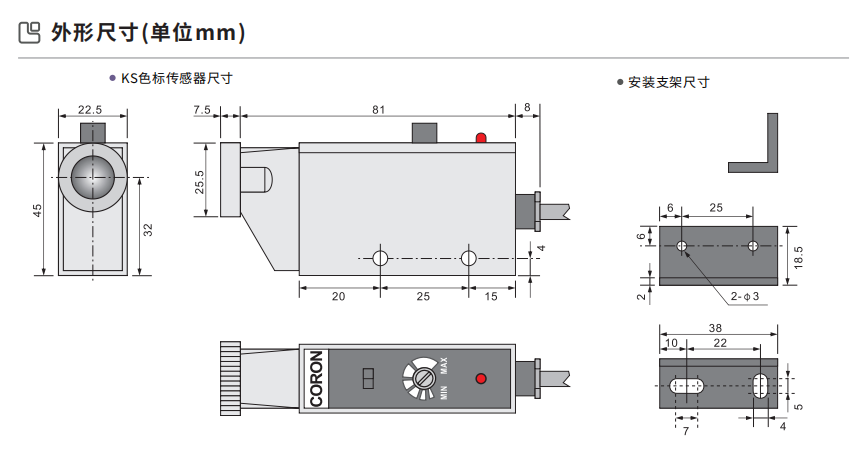

外形尺寸

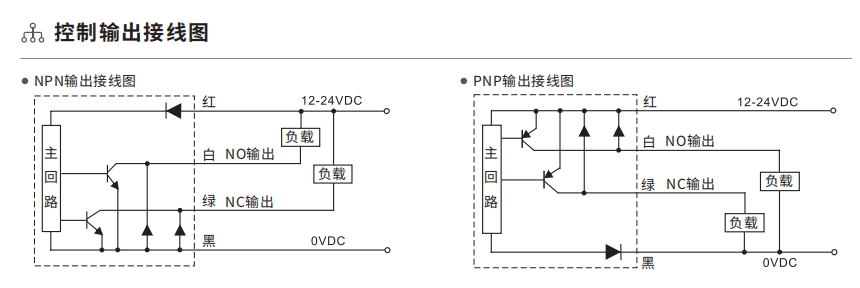

接線圖
3D模型
應用
海關數據
配件

商品名稱: 通用KS系列色標傳感器

同軸光路設計，對高反射系數物體適應性強。具有靈敏度調整旋鈕和動作指示燈，使調節簡單容易。優質的探測能力，可以檢測各種不同顏色的標記。 0.1-0.5ms的高響應速度。具有短路保護級電源極性保護。動作模式可通過控制線選擇。綠光、藍光、白光、紅光等多種光源可選。

檢測方式		同軸反射式
型號	NPN	KS-R22	KS-G22	KS-RG22	KS-BG22	KS-GW22
	PNP	KS-R22-P	KS-G22-P	KS-RG22-P	KS-BG22-P	KS-GW22-P
光源色		紅色	綠色	紅綠色	藍綠色	白綠色
光點直徑		φ0.5-φ1.5
檢測距離		10mm±2mm
檢測角度		光線與被檢測物表面垂直允許偏差±15°
電源電壓		DC10-30V±10%脈動(P-P)10%以下
消耗電流		45mA以下
響應時間		動作、復位時間均在0.1-0.5ms
輸出	NPN	NPN集電極開路輸出：負載電流100mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
指示燈		動作指示燈紅色LED
輸出狀態		亮動、暗動可通過改變接線選擇
靈敏度調節		通過旋鈕旋轉調節
環境溫度		工作時：-20-+60℃(但不結冰),保存時： -25-+75℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻		DC500V,20MΩ以上
連接方式		φ5.4mm,四芯，線長2m
殼體材料		ABS工程塑料殼
防護等級		IEC IP65
