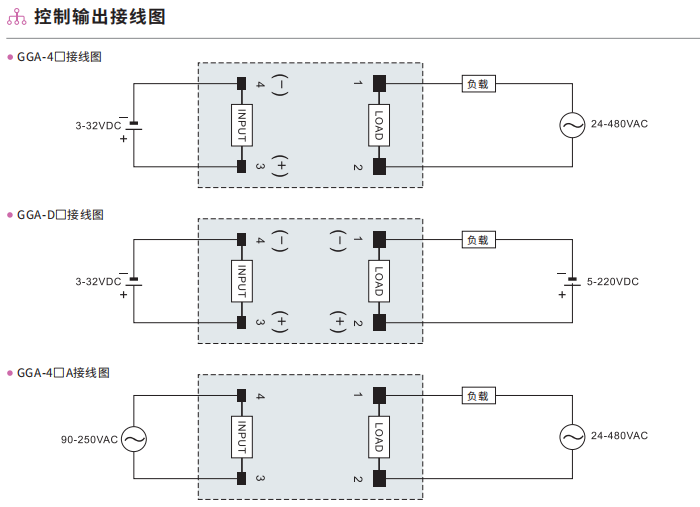

接線圖
3D模型
應用
海關數據
配件

商品名稱: GGA單相固態繼電器

廣泛應用于10-120A輸出電流固態繼電器。雙向可控硅輸出，零電壓開啟，零電流關斷。具有工作電流大，耐浪涌沖擊，可靠性高。輸入回路與輸出回路之間光電隔離。耐壓2500V。 LED指示燈可指示其工作狀態。內置阻容吸收回路，吸收效果更加。小型化和通用尺寸通用，可統一安裝。配有安全保護罩。

類型		GGA單相固態繼電器
控制方式		直流控交流	交流控交流	直流控直流
型號※		GGA-4□	GGA-4□A	GGA-D□
輸入	控制電壓	3-32VDC	90-250VAC	3-32VDC
	控制電流	DC6-15mA	AC≤12mA	DC5-25mA
輸出	負載電壓	24-480VAC	24-480VAC	5-220VDC
	負載電流	10A、25A、40A、60A、80A、100A、120A		10A、25A、40A 60A、80A、100A
	負載頻率	50/60Hz
	通態壓降	≤1.3VAC	≤1.3VAC	≤1.5VDC
輸出漏電流		≤2mA	≤2mA	≤2mA
斷態時間		≤10ms	≤10ms	≤10ms
絕緣方式		光電三端雙向可控硅耦合器
介質耐壓		AC2500V,50/60Hz,1分鐘
絕緣電阻		DC500V,1000MΩ以上
環境溫度		工作時：-30-+75℃(但不結冰),保存時：-30-+100℃
環境濕度		工作時：45-85%RH,保存時：35-95%RH
抗振動		振頻：10-55Hz,振幅：1.5mm
抗沖擊		加速度：1000m/s約100g
安裝方式		螺栓固定
工作指示		紅色LED指示
重量		90g(10A、25A);135g(40A及以上)
