GTB固態調壓器固態繼電器

結構新穎，接線柱下沉，可將接線裸露處防護起來。廣泛應用于10-120A輸出電流固態調壓器。外接電位器或4-20mA、1-5VDC弱電流電壓，實現對強電的控制。具有工作電流大，耐浪涌沖擊，可靠性高。輸入回路與輸出回路之間光電隔離。耐壓2500V。 LED指示燈可指示其工作狀態。內置阻容吸收回路，吸收效果更加。小型化和通用尺寸通用，可統一安裝。配有安全保護罩。

聯系我們

技術參數

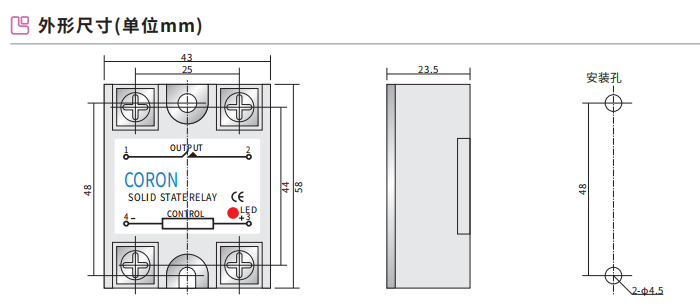

外形尺寸

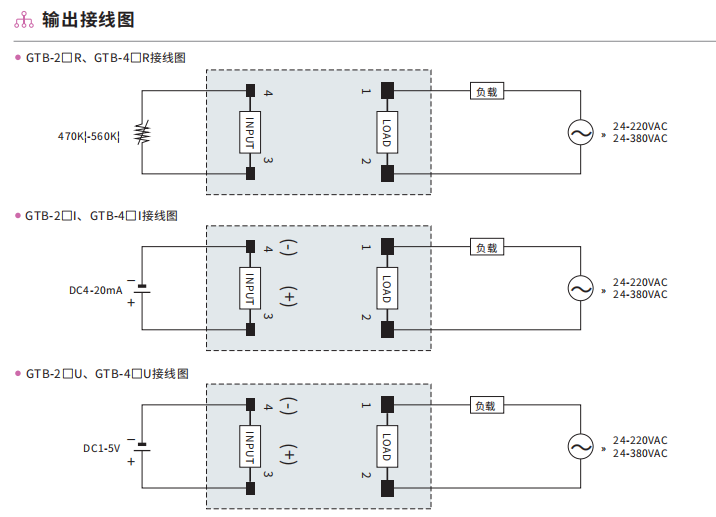

接線圖
3D模型
應用
海關數據
配件

商品名稱: GTB固態調壓器固態繼電器

結構新穎，接線柱下沉，可將接線裸露處防護起來。廣泛應用于10-120A輸出電流固態調壓器。外接電位器或4-20mA、1-5VDC弱電流電壓，實現對強電的控制。具有工作電流大，耐浪涌沖擊，可靠性高。輸入回路與輸出回路之間光電隔離。耐壓2500V。 LED指示燈可指示其工作狀態。內置阻容吸收回路，吸收效果更加。小型化和通用尺寸通用，可統一安裝。配有安全保護罩。

控制方式		電阻型調壓		電流型調壓		電壓型調壓
型號※1		GTB-2□R	GTB-4□R	GTB-2□I	GTB-4□I	GTB-2□U	GTB-4□U
輸入	電阻調壓※²	250K\|v500K\|v1M
	電流調壓	---		DC4-20mA		---
	電流調壓	---		---		DC1-5V
輸出	負載電壓	24-380VAC	90-480VAC	24-380VAC	90-480VAC	24-380VAC	90-480VAC
	負載電流	10A、25A、40A、60A、80A、100A、120A、150A
	負載頻率	50/60Hz
	通態壓降	≤1.5VAC
輸出漏電流		≤4mA
斷態時間		≤10ms
絕緣方式		光電三端雙向可控硅耦合器
介質耐壓		AC2500V,50/60Hz,1分鐘
絕緣電阻		DC500V,1000MΩ以上
環境溫度		工作時：-30-+75℃(但不結冰),保存時：-30-+100℃
環境濕度		工作時：45-85%RH,保存時：35-95%RH
抗振動		振頻：10-55Hz,振幅：1.5mm
抗沖擊		加速度：1000m/s約100g
安裝方式		螺栓固定
工作指示		紅色LED指示
重量		400g(10A、25A、40A);500g(40A以上)
※1型號：“□”表示固態繼電器的負載電流。
※2電阻調壓：110VAC用250KQ電位器，220VAC用500KΩ電位器，380VAC用 1MQ電位器。
