G80H全空型旋轉編碼器

外徑φ80mm，孔徑φ30mm，另有φ25mm、φ28mm、φ32mm孔徑可選。帶負載能力強、抗干擾強、性能穩定。采用板簧與中空軸連接，安裝使用方便。金屬外殼，堅固耐用，防護能力強。高轉速可達2500rpm，高響應頻率0-100KHz。多種輸出方式可供選擇，電纜線、航空插件兩種引線方式。角度測量、位置測量、速度測量、長度測量、自動控制等。適用于工業機械、自動化控制等。

聯系我們

技術參數

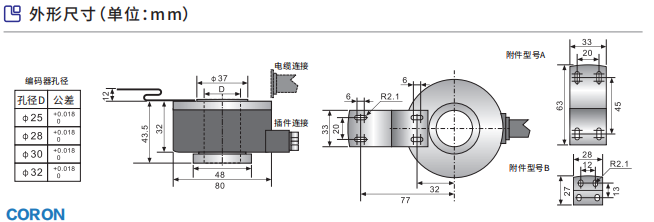

外形尺寸

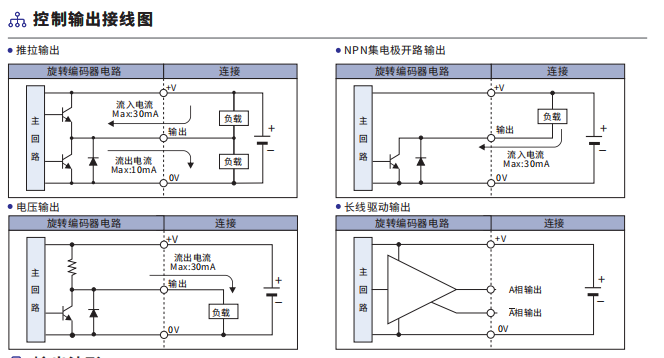

接線圖
3D模型
應用
海關數據
配件

商品名稱: G80H全空型旋轉編碼器

外徑φ80mm，孔徑φ30mm，另有φ25mm、φ28mm、φ32mm孔徑可選。帶負載能力強、抗干擾強、性能穩定。采用板簧與中空軸連接，安裝使用方便。金屬外殼，堅固耐用，防護能力強。高轉速可達2500rpm，高響應頻率0-100KHz。多種輸出方式可供選擇，電纜線、航空插件兩種引線方式。角度測量、位置測量、速度測量、長度測量、自動控制等。適用于工業機械、自動化控制等。

分辨率(脈沖)			10,20,50,60,80,100,120,150,200,240,250,256,300,360,400,450,480,500,512, 600,720,800,1000,1024,1200,1250,1500,1800,2000,2048,2400,2500 (其它脈沖數可以定制)
電氣特性	輸出相		A,B,Z相(長線驅動A,A,B,B,Z,Z)
	輸出相位差		A相和B相之間輸出的相位差：T/4±T/8(T=A相的一個周期)
	控制輸出	推拉輸出	負載電流30mA以下，殘余電壓：0.4VDC
		NPN集電極輸出	負載電流30mA以下，殘余電壓：0.4VDC
		電壓輸出	負載電流30mA以下，殘余電壓：0.4VDC
		線驅動輸出	負載電流20mA以下，殘余電壓：0.4VDC
	響應時間		最大響應時間lus,長線驅動輸出最大響應時間為0.5us
	最大響應頻率		100KHz
	電源電壓		5VDC±5% 5-26VDC±5%
	消耗電流		最大80mA(無負載),長線驅動輸出最大50mA(無負載)
	絕緣電阻		100MΩ以上(500VDC在輸入端子和外殼之間)
	耐電壓		最大750VAC50/60Hz1分鐘(在輸入端子和外殼之間)
機械特性	啟動扭矩		最大500gf.cm(0.05N.m)
	慣性力矩		最大500g.cm²(50×10?Kg.m²)
	軸負重		徑向：Max:50kgf(50N);軸向：Max:30kgf(30N)
	最大允許轉速		2500r/min
抗振動			振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊			加速度：500m/s²約50g,X、Y、Z方向各3次
環境溫度			工作時：-25-+75℃(但不結冰),保存時：-30-+85℃
環境濕度			工作時：45-85%RH,保存時：35-95%RH
電纜			航插側出；2m屏蔽電纜多股線引出
附件			板簧安裝附件
防護等級			普通型：IEC IP54;防塵防滴型：IEC IP65
