GNH手搖型旋轉編碼器

外徑有Φ60MM、Φ80MM兩種。角度測量、位置測量。體積小、重量輕、性能穩定，安裝使用方便。金屬外殼，堅固耐用，防護能力強。高轉速可達600RPM，高響應頻率0-20KHZ。多種輸出方式可供選擇，引線方式為接線端子后出。適用于數控機床、印刷機械等零位修正或信號分割。

聯系我們

技術參數

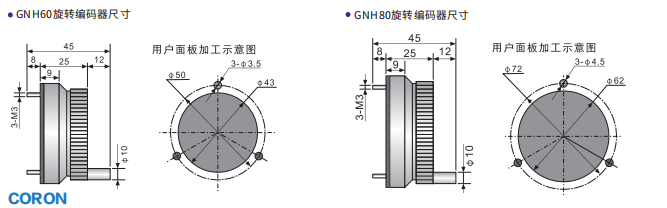

外形尺寸
接線圖
3D模型
應用
海關數據
配件

商品名稱: GNH手搖型旋轉編碼器

外徑有Φ60MM、Φ80MM兩種。角度測量、位置測量。體積小、重量輕、性能穩定，安裝使用方便。金屬外殼，堅固耐用，防護能力強。高轉速可達600RPM，高響應頻率0-20KHZ。多種輸出方式可供選擇，引線方式為接線端子后出。適用于數控機床、印刷機械等零位修正或信號分割。

分辨率(脈沖)			25,50,100
電氣特性	輸出相		A,B相(長線驅動A、A、B、B、Z、Z)
	輸出相位差		A相和B相之間輸出的相位差：T/4±T/8(T=A相的一個周期)

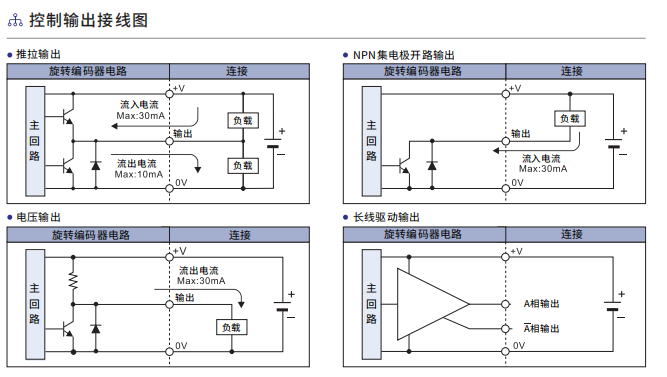

	控制輸出	推拉輸出	負載電流30mA以下，殘余電壓：0.4VDC
		N P N 集電極輸出	負載電流30mA以下，殘余電壓：0.4VDC
		電壓輸出	負載電流30mA以下，殘余電壓：0.4VDC
		線驅動輸出	負載電流20mA以下，殘余電壓：0.4VDC
	響應時間		最大響應時間1us,長線驅動輸出最大響應時間為0.5us
	最大響應頻率		20KHz
	電源電壓		5VDC±5% 5-26VDC±5%
	消耗電流		最大80mA(無負載),長線驅動輸出最大50mA(無負載)
	絕緣電阻		100MΩ以上(500VDC在輸入端子和外殼之間)
	耐電壓		最大750VAC 50160HZ1分鐘(在輸入端子和外殼之間)
機械特性	啟動扭矩		最大1kgf ·cm(0.098N ·m)
	軸負重		徑向：Max:2kgf(2N);軸向：Max:1kgf(10N)
	最大允許轉速		600r/min
抗振動			振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊			加速度：500m/s²約50g,X、Y、Z方向各3次
環境溫度			工作時：-25-+75℃(但不結冰),保存時：-30-+85℃
環境濕度			工作時：35-85%RH,保存時：35-90%RH
電纜			接線端子
防護等級			IEC IP50
