GP50S8軸型 旋轉編碼器
外徑Φ50MM，厚度僅38MM，軸徑Φ8MM。 經濟小型化、抗干擾能力強，安裝使用方便。 金屬外殼，堅固耐用，防護能力強。 碼盤為抗振動、耐沖擊、耐高溫的金屬碼盤。 二進制碼、格雷碼、BCD碼三種輸出方式可供選擇。 高轉速可達5000RPM，高響應頻率0-100KHZ。 角度測量、位置測量、速度測量、長度測量、自動控制等。 多種輸出方式可供選擇，電纜線側出或后出。 適用于工業機械、自動化控制等。
聯系我們
- 技術參數

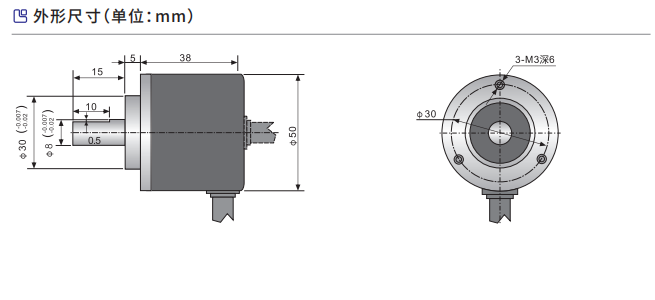

- 外形尺寸
- 接線圖
- 3D模型
- 應用
- 海關數據
- 配件
-
- 商品名稱: GP50S8軸型 旋轉編碼器
外徑Φ50MM，厚度僅38MM，軸徑Φ8MM。 經濟小型化、抗干擾能力強，安裝使用方便。 金屬外殼，堅固耐用，防護能力強。 碼盤為抗振動、耐沖擊、耐高溫的金屬碼盤。 二進制碼、格雷碼、BCD碼三種輸出方式可供選擇。 高轉速可達5000RPM，高響應頻率0-100KHZ。 角度測量、位置測量、速度測量、長度測量、自動控制等。 多種輸出方式可供選擇，電纜線側出或后出。 適用于工業機械、自動化控制等。
分辨率(脈沖) 180,256,360,512,1024,2048(其他脈沖數可以定制) 電氣特性 輸出代碼 1:BCD碼、2:二進制、3:格雷碼 輸出方式 Z:正邏輯、F:負邏輯 控制

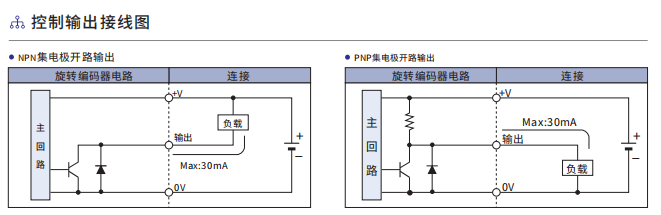

輸出NPN集電極輸出 負載電流30mA以下，殘余電壓：0.4VDC PNP集電極輸出 負載電流30mA以下，殘余電壓：0.4VDC 響應時間 最大響應時間1us,長線驅動輸出最大響應時間為0.5us 最大響應頻率 100KHz 電源電壓 8-30VDC±5% 消耗電流 最大80mA(無負載),長線驅動輸出最大50mA(無負載) 絕緣電阻 100MΩ以上(500VDC在輸入端子和外殼之間) 耐電壓 最大750VAC50160HZ1分鐘(在輸入端子和外殼之間) 機械特性 啟動扭矩 最大50gf ·cm(0.005N-m) 慣性力矩 最大50g-cm*(5×10*Kg-m²) 軸負重 徑向：Max35kgf(35N):軸向： Max-25kgf(25M) 最大允許轉速 5000r/min 抗振動 振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時 抗沖擊 加速度：500m/s²約75g,X、Y、Z方向各3次 環境溫度 工作時：-25-+75℃(但不結冰),保存時： -30-+85℃ 環境濕度 工作時：45-85%RH,保存時：35-95%RH 電纜 2m屏蔽電纜多股線引出 附件 聯軸器 防護等級 IEC IP54 -
-
