GAE安全光幕

■性能特點
●符合國際電工學會IEC61496-1/2標準之2類安全等級，即屬于自檢測故障停機。
●超小型設計，結構精巧，外形美觀，尺寸僅為25mmx28mm。可安裝于狹小的環境，有效減小安裝空間。
●高分辨率設計，光軸間距最小僅為10mm，可以可靠的保護人體手指。
●防水密封結構設計，可用于潮濕的工作環境。
●電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。
●專業光學系統設計，抗外界光干擾能力強。
●NPN或PNP雙路輸出可以接安全光幕控制器、安全繼電器，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。
●高反應速度，反應時間僅3-15ms。

聯系我們

技術參數
外形尺寸

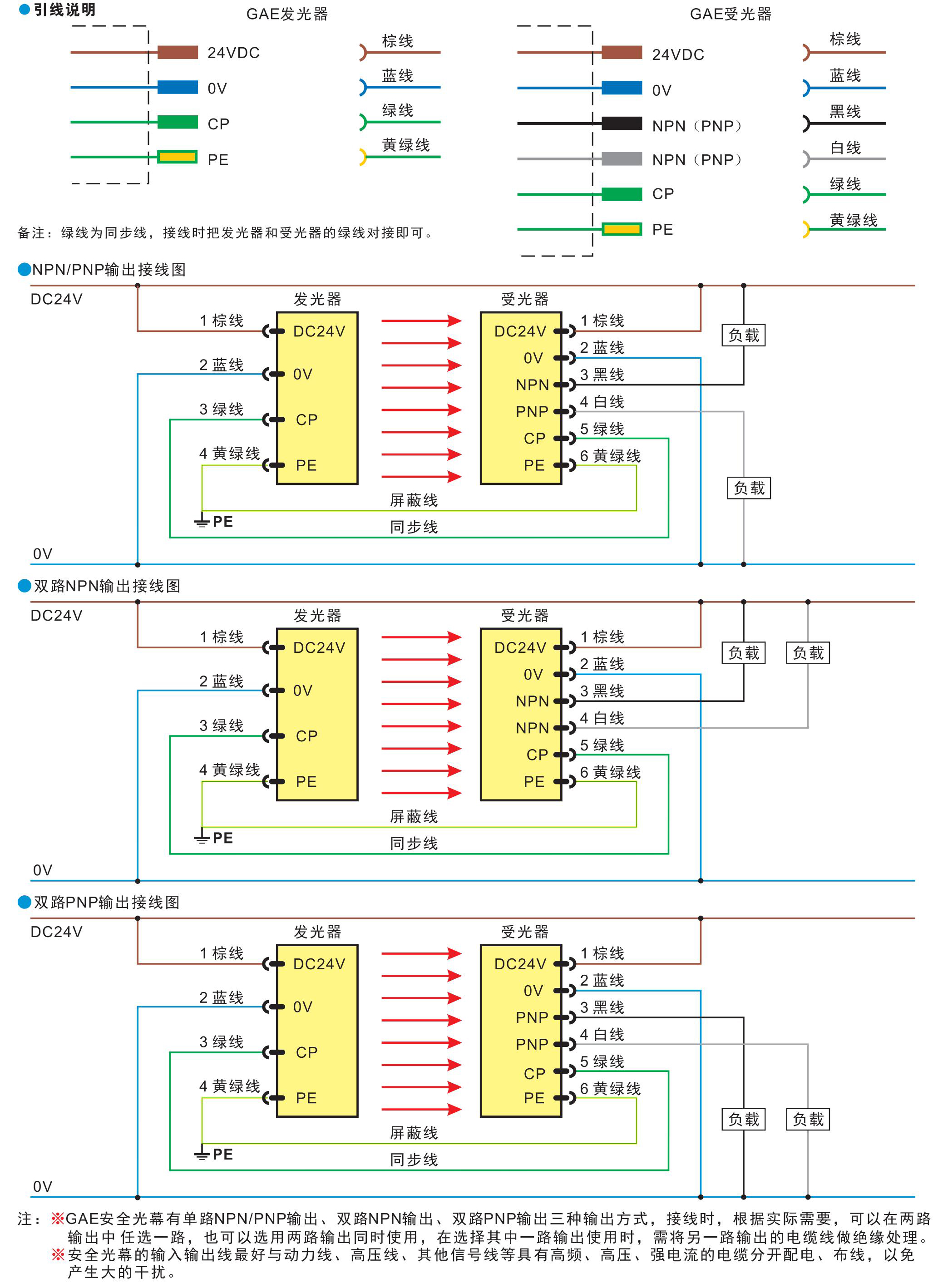

接線圖
3D模型
應用
海關數據
配件

商品名稱: GAE安全光幕

■性能特點 ●符合國際電工學會IEC61496-1/2標準之2類安全等級，即屬于自檢測故障停機。 ●超小型設計，結構精巧，外形美觀，尺寸僅為25mmx28mm?？砂惭b于狹小的環境，有效減小安裝空間。 ●高分辨率設計，光軸間距最小僅為10mm，可以可靠的保護人體手指。 ●防水密封結構設計，可用于潮濕的工作環境。 ●電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。 ●專業光學系統設計，抗外界光干擾能力強。 ●NPN或PNP雙路輸出可以接安全光幕控制器、安全繼電器，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。 ●高反應速度，反應時間僅3-15ms。

參數與型號		GAE10	GAE20	GAE30	GAE40
光軸間距		10mm	20mm	30mm	40mm
最小保護物體		ф15mm	ф25mm	ф35mm	ф45mm
光軸數		8/12/16/20至32	4/6/8/10至32	4/6/8/10至32	4/6/8/10至32
保護高度		光軸間距×（光路數-1）
保護范圍		0-2m
電源電壓		DC24V，功耗＜6W
響應時間		15ms以下
輸出	NPN	集電極開路NPN輸出：灌入電流100mA，殘余電壓1.6V以下
	PNP	集電極開路PNP輸出：灌入電流100mA，殘余電壓1.6V以下
輸出形式		NPN或PNP雙路輸出、NPN/PNP單路同時輸出
輸出狀態		所有光軸受光時ON
保護		具有輸出短路保護功能
光源		紅外LED
指示燈		電源指示燈（黃色），安全通過指示燈（綠色），遮擋故障指示燈（紅色）
耐光環境		白熾燈：受光面照度3000Lx，太陽光：受光面照度10000Lx
環境溫度		工作時：-10~+55℃（但不結冰），保存時：-25~+75℃
環境濕度		工作時：35~85%RH，保存時：35~95%RH
抗振動		振頻：10-55Hz，振幅：0.35mm，X、Y、Z方向各兩小時
抗沖擊		加速度：300m/s² 約50g，X、Y、Z方向各3次
絕緣電阻		AC1000V，50/60Hz，1分鐘
介電強度		DC500V，20MΩ
連接方式		配專用連接電纜，發光器4芯，受光器6芯
殼體材料		保護外殼：鋁合金，前罩：聚碳酸酯，上下蓋：AS尼龍塑料
防護結構		IEC IP66
