超微小型槽型 GG5A-F2M 光電傳感器

槽寬5mm，結構更加小巧，超微小體積。凹槽深度大，被檢測物體不易接觸槽底。多角度動作指示燈顯示更加清晰。多種外形（K,L,F,R,U型）適用于多種不同應用場合。亮動/暗動兩種動作模式可以切換。具有短路保護及電源極性保護。寬電源電壓，為DC5-24V，可以連接不同的負載。放大器內藏，動作、復位時間最快可達0.1ms。廣泛應用于各種精密機械控制等。

聯系我們

技術參數

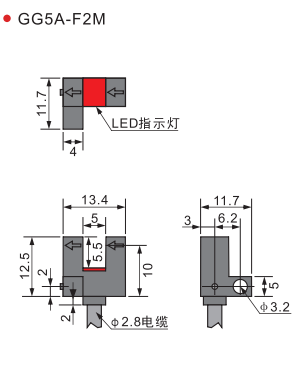

外形尺寸

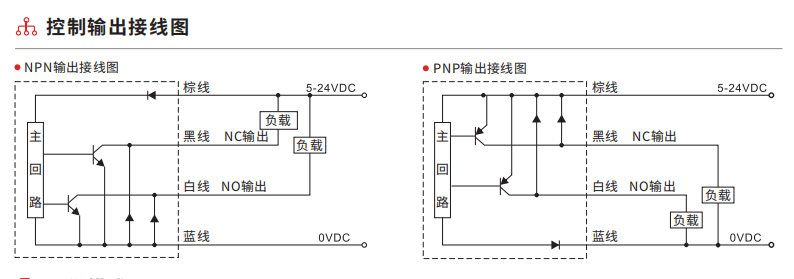

接線圖
3D模型
應用
海關數據
配件

商品名稱: 超微小型槽型 GG5A-F2M 光電傳感器

槽寬5mm，結構更加小巧，超微小體積。凹槽深度大，被檢測物體不易接觸槽底。多角度動作指示燈顯示更加清晰。多種外形（K,L,F,R,U型）適用于多種不同應用場合。亮動/暗動兩種動作模式可以切換。具有短路保護及電源極性保護。寬電源電壓，為DC5-24V，可以連接不同的負載。放大器內藏，動作、復位時間最快可達0.1ms。廣泛應用于各種精密機械控制等。

檢測方式		槽型對射式
型號	NPN		GG5A-F2M
	PNP		GG5A-F2M-P
類型			F型
檢測距離		5mm
標準檢測物體		不透明體大于1.2×0.8mm
回差距離		0.05mm
重復精度		0.01mm
光源色		紅外LED
電源電壓		DC5-24V±10%脈動(P-P)10%以下
消耗電流		15mA以下
響應時間		動作、復位時間最快可達0.1ms
響應頻率		Min:1KHz; Max:3KHz
輸出	NPN	NPN集電極開路輸出：負載電流50mA,殘余電壓0.8V以下
	PNP	PNP集電極開路輸出：負載電流50mA,殘余電壓1.3V以下
指示燈		動作指示燈紅色LED
輸出狀態		亮動、暗動雙路輸出
環境溫度		工作時：-25-+55℃(但不結冰),保存時： -30-+80℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
連接方式		電纜引出式：四芯線長2m
殼體材料		外殼為PBT,罩蓋部分是聚碳酸酯
防護等級		IEC IP64
