普通型GX5系列光纖傳感器

光纖頭小巧適合檢測微小物體和微小色差。光纖檢測頭能安裝在狹小空間和惡劣的工作環境。光纖檢測頭多樣，可滿足各種應用需求。靈敏度自動設定，操作簡單，可實現高精度檢測。抗干擾能力強，增強抗電磁及射頻干擾。具有短路保護和電源極性保護功能，可以有效的防止電路的損壞。配備NPN、PNP開關量輸出。數碼管顯示設定值和實時工作狀態。完全不受灰塵、污垢和霧氣的影響。

聯系我們

技術參數

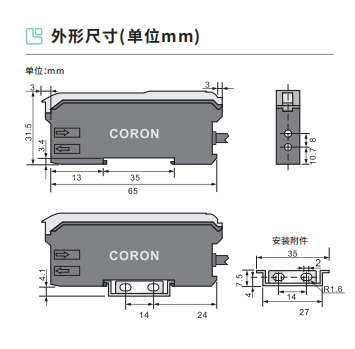

外形尺寸

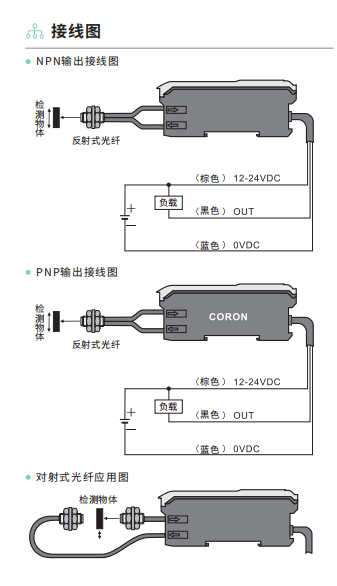

接線圖
3D模型
應用
海關數據
配件

商品名稱: 普通型GX5系列光纖傳感器

光纖頭小巧適合檢測微小物體和微小色差。光纖檢測頭能安裝在狹小空間和惡劣的工作環境。光纖檢測頭多樣，可滿足各種應用需求。靈敏度自動設定，操作簡單，可實現高精度檢測。抗干擾能力強，增強抗電磁及射頻干擾。具有短路保護和電源極性保護功能，可以有效的防止電路的損壞。配備NPN、PNP開關量輸出。數碼管顯示設定值和實時工作狀態。完全不受灰塵、污垢和霧氣的影響。

檢測方式		光纖式
型號	NPN	GX5-A3R
	PNP	GX5-A3R-P
光源色		紅色
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		40mA以下
響應時間		動作、復位時間均在200us以下
輸出	NPN	NPN集電極開路輸出：負載電流100mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
指示燈		動作指示燈橙色LED,入光量指示燈綠色和紅色
輸出狀態		亮動、暗動，通過撥動開關選擇
時間延時功能		固定、40ms兩種可通過撥動開關選擇
靈敏度調節		帶多圈電位器調節
使用		配光纖使用
環境溫度	傳感器	工作時：-10-+55℃(但不結冰),保存時：-20-+70℃
	光纖	工作時：-40-+75℃(但不結冰),保存時：-40-+85℃
環境濕度	傳感器	工作時：35-85%RH,保存時：35-85%RH
	光纖	工作時：35-85%RH,保存時：35-95%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度： lus)
耐電壓		1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻		DC500V,20MΩ以上
連接方式		φ5mm,三芯，線長2m
殼體材料		ABS工程塑料
防護等級		IEC IP64
