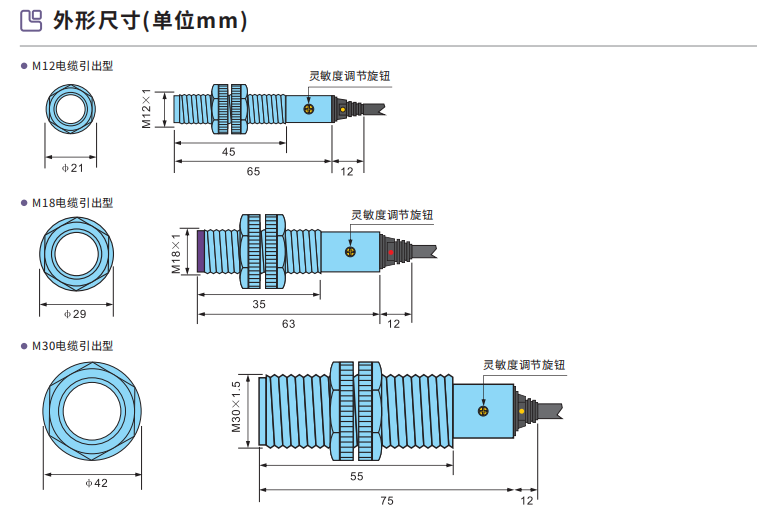

外形尺寸
接線圖
3D模型
應用
海關數據
配件

商品名稱: 塑料螺紋圓柱型 GLF-M12激光對射式

采用高精度紅色激光半導體可使對射檢測距離達60M。多種外型尺寸可以選擇圓柱形M12、M18、M30和方形。具有短路保護和電源極性保護功能，可以有效的防止電路的損壞。高精度檢測系統，最小光點直徑僅為1MM，可以檢測微小物體。動作、復位時間僅為1MS以下。激光光束發射角度小，光束集中且光束能量強，因而可穿透雨、雪、霧、風沙等環境惡劣場合。優異的抗干擾功能可以兩套緊貼安裝。激光位移傳感器采用了激光三角法原理，可以測量中心距離最大250MM，范圍土150MM內 物體的移動位移?；蛘邷y(cè)量物體的厚度、偏移，平整、變形、傾斜。精測精度高，最高分辨率可以達到1UM。兩路NPN或PNP輸出，一路模擬量輸出。

型號與技術參數
檢測方式		激光對射式	激光反射式	激光對射式	激光反射式	激光對射式
外形		M12×1		M18×1		M30×1.5
型號	NPN	GLF-T11	GLF-D15	GLF-T10	GLF-D12	GLF-T30
	PNP	GLF-T11-P	GLF-D15-P	GLF-T10-P	GLF-D12-P	GLF-T30-P
檢測距離		0-10m	0-10cm	0-20m	0-50cm	0-60m
光點直徑		φ10mm (距離10m處)	φ2mm (距離10cm處)	φ20mm (距離20m)	φ2mm (距離50cm)	φ60mm (距離60m)
最小檢測物體		φ1mm (距離1m處)	φ0.5mm (距離10cm處)	φ1mm (距離1m處)	φ0.5mm (距離10cm處)	φ1mm (距離1m處)
光源色		紅色激光二極管，激光等級2級
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		30mA以下
響應時間		動作、復位時間均在1ms以下
輸出	NPN	NPN集電極開路輸出：負載電流100mA,殘余電壓1.1V
	PNP	PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
輸出狀態		亮動；暗動可定制
指示燈		動作指示燈紅色LED,對射式發光器電源指示燈紅色LED
靈敏度調節		------	單圈電位器	------	單圈電位器
環境溫度		工作時：-20-+60℃(但不結冰),保存時： -25-+75℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻		DC500V,20MΩ以上
連接方式		φ4 . 8mm,線長2m
殼體材料		PBT塑料
防護等級		IEC IP65
