反射式QF30U-D系列超聲波傳感器

測量過程不受物體顏色、透明度、光澤度和環境光的影響。更小的盲區和更選的檢測距離，最選可達2m。具有溫度補償功能，不受環境溫度影響。抗干擾能力強，增強抗電磁干擾和射頻干擾。配備N(xiāo)PN、PNP開關量和4-20mA、0-10VDC模擬量同時輸出。通過窗口的設定按鍵或者遠程設定線，可以任意設定檢測距離和檢測范圍。 LED指示燈可直觀的顯示電源狀態，信號強度和輸出狀態。完全不受灰塵、污垢和霧氣的影響。

聯系我們

技術參數

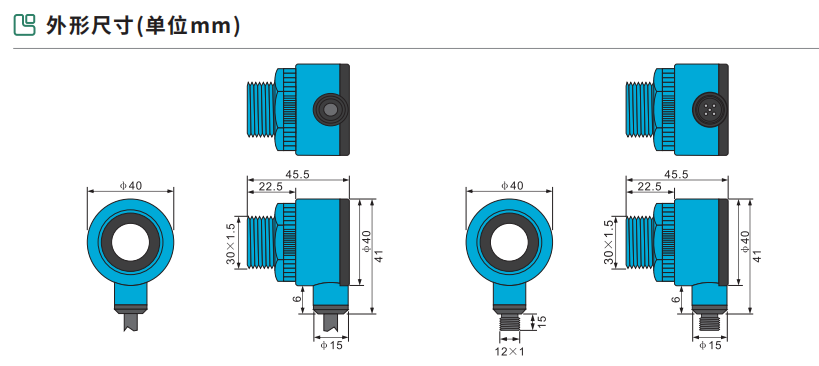

外形尺寸

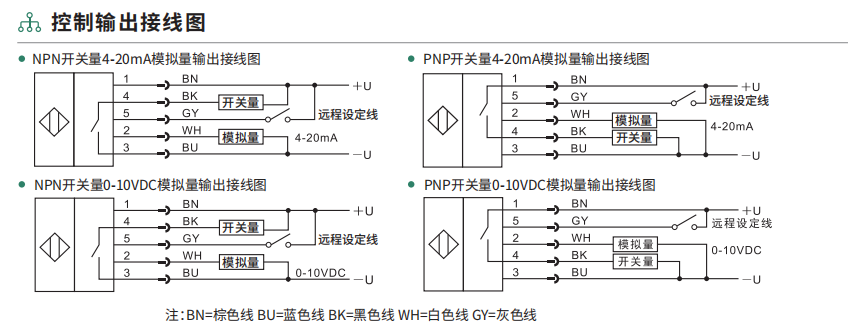

接線圖
3D模型
應用
海關數據
配件

商品名稱: 反射式QF30U-D系列超聲波傳感器

測量過程不受物體顏色、透明度、光澤度和環境光的影響。更小的盲區和更選的檢測距離，最選可達2m。具有溫度補償功能，不受環境溫度影響。抗干擾能力強，增強抗電磁干擾和射頻干擾。配備N(xiāo)PN、PNP開關量和4-20mA、0-10VDC模擬量同時輸出。通過窗口的設定按鍵或者遠程設定線，可以任意設定檢測距離和檢測范圍。 LED指示燈可直觀的顯示電源狀態，信號強度和輸出狀態。完全不受灰塵、污垢和霧氣的影響。

檢測方式				超聲波反射式
型號	NPN		4-20mA	QF30U-D100NI	QF30U-D100NI-G	QF30U-D200NI	QF30U-D200NI-G
			0-10VDC	QF30U-D100NU	QF30U-D100NU-G	QF30U-D200NU	QF30U-D200NU-G
	PNP		4-20mA	QF30U-D100PI	QF30U-D100Pl-G	QF30U-D200PI	QF30U-D200Pl-G
			0-10VDC	QF30U-D100PU	QF30U-D100PU-G	QF30U-D200PU	QF30U-D200PU-G
檢測距離				200mm-1000mm		250mm-2000mm
盲區				200mm		250mm
標準檢測體				100×100mm
電源電壓				DC24V±10%脈動(P-P)10%以下
消耗電流				90mA以下
輸出		開關量輸出		NPN、PNP集電極開路輸出：負載電流100mA,殘余電壓2V以下
		模擬量輸出		4-20mA輸出、0-10VDC輸出
響應時間				開關量輸出：最小48ms。模擬量輸出：最小48ms,每16ms更新一次
指示燈				電源指示燈綠色LED,動作指示燈黃色LED,超聲波強度指示燈紅色LED
輸出狀態				開關量輸出亮動、暗動可設定
檢測精度				模擬量分辨率或開關量重復精度：檢測距離±0.25%
調整方式				可通過窗口按鍵和遠程設定線，設定檢測距離和輸出方式
環境溫度				工作時：-20-+60℃(但不結冰),保存時：-25-+70℃
環境濕度				工作時：35-85%RH,保存時：35-85%RH
抗振動				振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊				加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾				±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓				1000VAC 50/60Hz1分鐘
絕緣電阻				DC500V,20MΩ以上
絕緣強度				AC500V,50/60Hz,1分鐘(0-40℃,85%RH)
連接方式				五芯電纜線，線長2m	M12五芯接插件	五芯電纜線，線長2m	M12五芯接插件
殼體材料				ABS工程塑料
防護等級				IEC IP67
