雙張檢測式QR40T-ZTS系列 超聲波傳感器
應用于印刷機，超聲波雙張檢測防止不經意的輸送兩張紙，以至于 損壞精密的機械機構，或確保第二張紙不在機器里。 用于可靠檢測無、單張、雙張或雙張重疊材料的超聲波系統。 可檢測厚度小于3MM以內的金屬薄片。 具有溫度補償功能，不受環境溫度影響。 抗干擾能力強，增強抗電磁及射頻干擾。 具有短路保護和電源極性保護功能，可以有效的防止電路的損壞。 配備NPN、PNP開關量輸出。 通過多功能輸入實現自學習功能，功能可通過線纜遠程任意設定。 完全不受灰塵、污垢和霧氣的影響。
聯系我們
- 技術參數

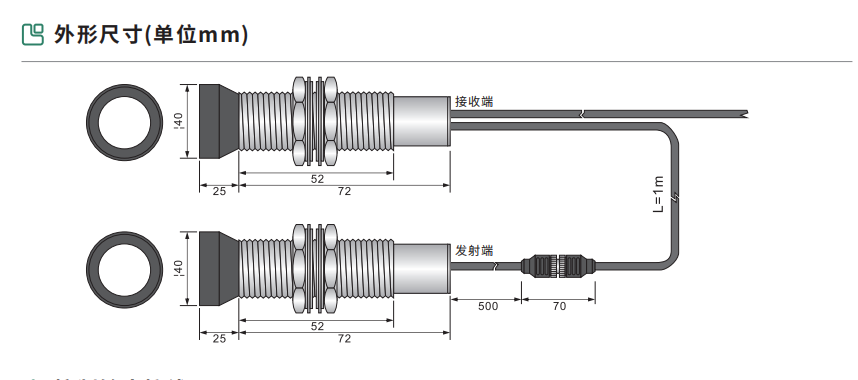

- 外形尺寸

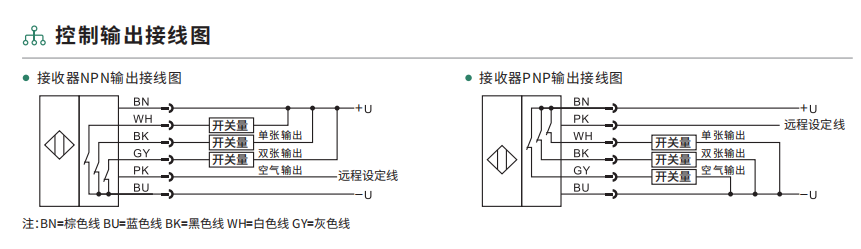

- 接線圖
- 3D模型
- 應用
- 海關數據
- 配件
-
- 商品名稱: 雙張檢測式QR40T-ZTS系列 超聲波傳感器
應用于印刷機，超聲波雙張檢測防止不經意的輸送兩張紙，以至于 損壞精密的機械機構，或確保第二張紙不在機器里。 用于可靠檢測無、單張、雙張或雙張重疊材料的超聲波系統。 可檢測厚度小于3MM以內的金屬薄片。 具有溫度補償功能，不受環境溫度影響。 抗干擾能力強，增強抗電磁及射頻干擾。 具有短路保護和電源極性保護功能，可以有效的防止電路的損壞。 配備NPN、PNP開關量輸出。 通過多功能輸入實現自學習功能，功能可通過線纜遠程任意設定。 完全不受灰塵、污垢和霧氣的影響。
檢測方式 超聲波對射式單雙張檢測 型號 QR40T-ZTS100N3 QR40T-ZTS100P3 檢測范圍 20-100mm,最佳值：60mm 電源電壓 DC24V±10%脈動(P-P)10%以下 消耗電流 80mA以下 啟動延時 500ms以下 開關量輸出 3個NPN晶體管開關量輸出，常閉
負載電流3×100mA,殘余電壓2V以下3個PNP晶體管開關量輸出，常閉
負載電流3×100mA,殘余電壓2V以下輸出保護 過載和短路保護 響應時間 響應時間約15ms,關斷延時約15ms 指示燈 綠色LED 指示：檢測到單張 黃色LED 指示：無目標檢測物(空氣) 紅色LED 指示：檢測到雙張 調整方式 可通過遠程設定線，設定功能 環境溫度 工作時：-20-+60℃(但不結冰),保存時：-25-+70℃ 環境濕度 工作時：35-85%RH,保存時：35-85%RH 耐環境光 白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx 抗振動 振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時 抗沖擊 加速度：500m/s²約50g,X、Y、Z方向各3次 耐電壓 1000VAC 50/60Hz 1分鐘 絕緣電阻 DC500V,20MΩ以上 絕緣強度 AC500V,50/60Hz,1分鐘(0-40℃,85%RH) 連接方式 發射器與接收器之間通過M8插頭電纜連接，長度1m,
接收器的輸出線與電源線長2m外殼材料 鎳銅合金，塑料部分為PBT 防護等級 IEC IP67 -
-
