GW2超薄型光電傳感器

超薄超小體積可在狹小的空間安裝。厚度僅為4.5mm。有正面檢測和側面檢測可選。檢測精度高，可檢測超小物體。優質的探測能力，檢測靈敏度高。具有靈敏度調節和動作指示燈。具有短路保護及電源極性保護。動作復位相應時間為1ms。

聯系我們

技術參數

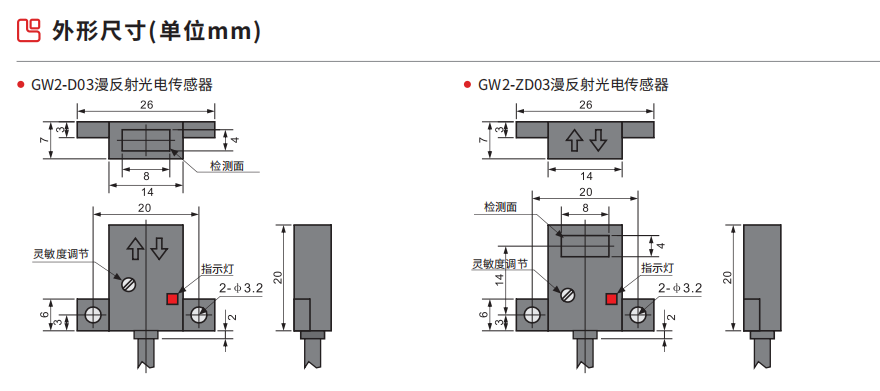

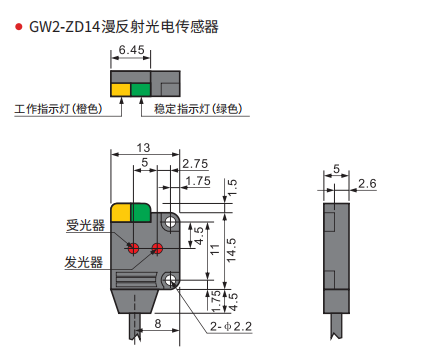

外形尺寸

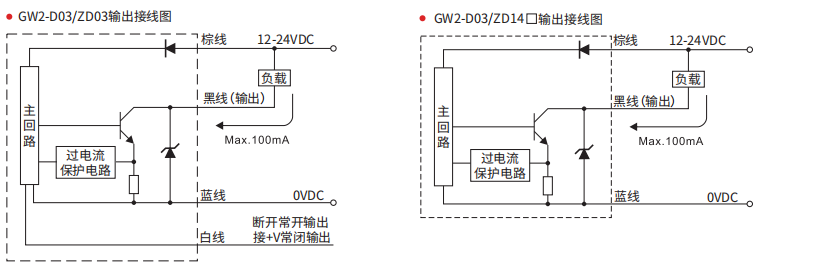

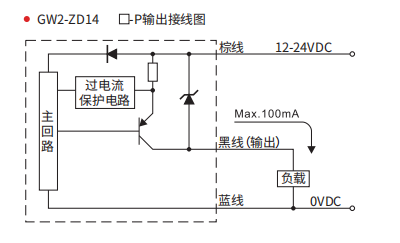

接線圖
3D模型
應用
海關數據
配件

商品名稱: GW2超薄型光電傳感器

超薄超小體積可在狹小的空間安裝。厚度僅為4.5mm。有正面檢測和側面檢測可選。檢測精度高，可檢測超小物體。優質的探測能力，檢測靈敏度高。具有靈敏度調節和動作指示燈。具有短路保護及電源極性保護。動作復位相應時間為1ms。

檢測面		側面檢測	正面檢測
型號	NPN NO	GW2-D03	GW2-ZD03	GW2-ZD14A
	NPN NC			GW2-ZD14B
	PNP NO			GW2-ZD14A-P
	PNP NC			GW2-ZD14B-P
檢測距離		10-30mm(可調)		2-25mm
回差		0.2mm		0.2mm
標準檢測物體		15×15mm白紙(反光率90%)
光源色		紅外光LED
電源電壓		DC12-24V±10%脈動(P-P)10%以下
消耗電流		20mA以下
響應時間		動作、復位時間均在0.5ms以下
輸出		集電極開路輸出：負載電流50mA,殘余電壓2V以下
指示燈		動作指示燈橙色LED,穩定指示燈綠色LED
輸出狀態		亮動或者暗動
環境溫度		工作時：-25-+55℃(但不結冰),保存時：-30-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾		±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓		1000VAC 50/60Hz1分鐘
絕緣電阻		DC500V,20MΩ以上
絕緣強度		AC500V,50/60Hz,1分鐘(0-40℃,85%RH)
連接方式		φ3mm,三芯，線長2m
殼體材料		ABS工程塑料
防護等級		IEC Ip65
