交直流遠距型GK3系列光電傳感器

先進的光學系統可使檢測距離最大達2M。具有背景遮蔽功能，不受背景物顏色的影響。可見紅色LED光源，可以快速準確的對準檢測物體。具有靈敏度調節和動作指示燈。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位響應時間為1MS。優異的抗干擾功能可以兩套緊貼安裝

聯系我們

技術參數

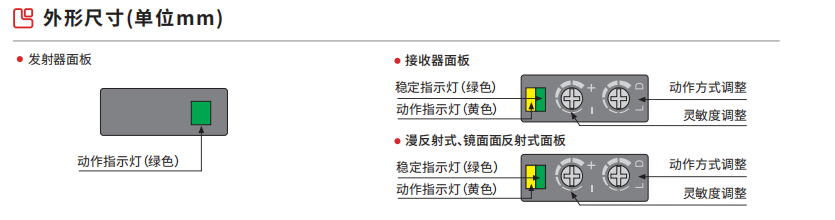

外形尺寸

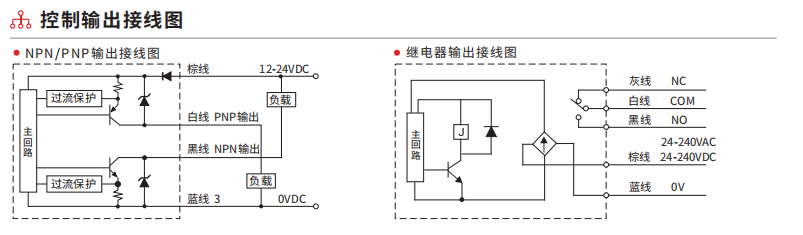

接線圖
3D模型
應用
海關數據
配件

商品名稱: 交直流遠距型GK3系列光電傳感器

先進的光學系統可使檢測距離最大達2M。具有背景遮蔽功能，不受背景物顏色的影響。可見紅色LED光源，可以快速準確的對準檢測物體。具有靈敏度調節和動作指示燈。優質的探測能力，檢測靈敏度高。具有短路保護及電源極性保護。動作復位響應時間為1MS。優異的抗干擾功能可以兩套緊貼安裝


檢測方式			對射式	鏡面反射式	漫反射式
型號 紅外光		NPN/PNP	GK3-T4000	GK3-R1000	GK3-D50	GK3-D200
		AC/DC-J	GK3-T4000J	GK3-R1000J	GK3-D50J	GK3-D200J
檢測距離			0-40m	0-10m(PF-05S反光板)	0-50cm	0-200cm
標準檢測物體			不透明體大于φ15mm	不透明體大于φ60mm	無光澤白紙100×100mm
型號(紅光)		AC/DC-J	GK3-TR2000J	GK3-RR700J	GK3-DR250J
檢測距離			0-20m	0-7m(PF-05S反光板)	0-250cm
標準檢測物體			不透明體大于φ15mm	不透明體大于φ60mm	無光澤白紙100×100mm
回差距離					檢測距離的15%以下
電源電壓	NPN/PNP		DC12-24V±10%脈動(P-P)10%以下
	AC/DC-J		AC24-240V±10%50-60Hz;DC24-240V±10%
消耗電流			40mA以下	30mA以下
響應 時間	NPN/PNP		動作、復位時間均在1ms以下
	AC/DC-J		動作、復位時間均在20ms以下
輸出	NPN		NPN集電極開路輸出：負載電流100mA,殘余電壓1.1V
	PNP		PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
	AC/DC-J		繼電器輸出，觸點容量AC/DC250V3A
輸出狀態			亮動、暗動，通過旋鈕開關選擇
指示燈			動作指示燈黃色LED,穩定指示燈綠色LED
靈敏度調節			帶電位器調節
環境溫度			工作時：-20-+60℃(但不結冰),保存時： -25-+70℃
環境濕度			工作時：35-85%RH,保存時：35-85%RH
耐環境光			白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動			振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊			加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾			±240V由干擾器產生的方波(脈沖寬度：1us)
耐電壓			1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻			DC500V,20MΩ以上
連接方式			φ6mm,四芯或者五芯，線長2m
殼體材料			ABS工程塑料
防護等級			IEC IP65








		PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V
