超微小型槽型GG5C-Y2M系列光電傳感器

槽寬5mm，微小體積。多種外形（K,L,T,Y,R,F型）適用于多種不同應用場合。亮動/暗動兩種動作模式可以切換。多角度動作指示燈顯示更加清晰。具有短路保護及電源極性保護。寬電源電壓，為DC5-24V，可以連接不同的負載。放大器內藏，動作、復位時間最快可達0.1ms。廣泛應用于各種精密機械控制等。

聯系我們

技術參數

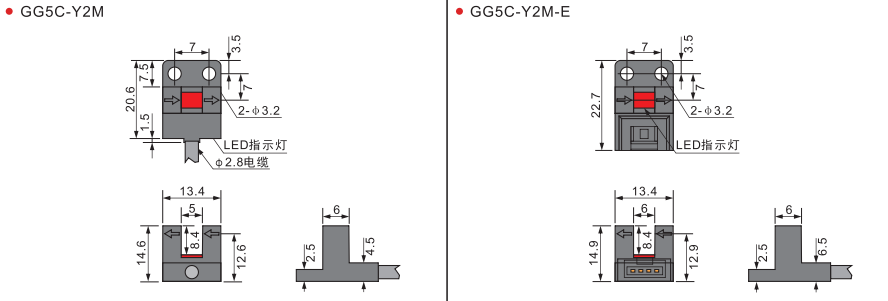

外形尺寸

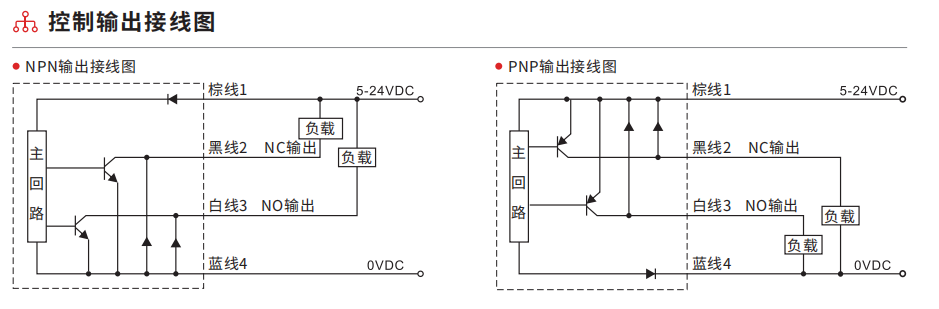

接線圖
3D模型
應用
海關數據
配件

商品名稱: 超微小型槽型GG5C-Y2M系列光電傳感器

槽寬5mm，微小體積。多種外形（K,L,T,Y,R,F型）適用于多種不同應用場合。亮動/暗動兩種動作模式可以切換。多角度動作指示燈顯示更加清晰。具有短路保護及電源極性保護。寬電源電壓，為DC5-24V，可以連接不同的負載。放大器內藏，動作、復位時間最快可達0.1ms。廣泛應用于各種精密機械控制等。

型號	NPN	電纜引出式	GG5C-K2M	GG5C-L2M	GG5C-T2M	GG5C-Y2M	GG5C-R2M	GG5C-F2M
		接插式	GG5C-K2M-E	GG5C-L2M-E	GG5C-T2M-E	GG5C-Y2M-E	GG5C-R2M-E	GG5C-F2M-E
	PNP	電纜引出式	GG5C-K2M-P	GG5C-L2M-P	GG5C-T2M-P	GG5C-Y2M-P	GG5C-R2M-P	GG5C-F2M-P
		接插式	GG5C-K2M-P-E	GG5C-L2M-P-E	GG5C-T2M-P-E	GG5C-Y2M-P-E	GG5C-R2M-P-E	GG5C-F2M-P-E
類型			K型	L型	T型	Y型	R型	F型
檢測距離			6mm
標準檢測物體			不透明體大于1.2×0.8mm
回差距離			0.05mm以下
重復精度			0.01mm以下
光源色			紅外LED
電源電壓			DC5-24V±10%脈動(P-P)10%以下
消耗電流			30mA以下
響應時間			動作、復位時間最快可達0.1ms以下
響應頻率			Min:1KHz; Max:3KHz
輸出		NPN	NPN集電極開路輸出：負載電流100mA,殘余電壓1V以下
		PNP	PNP集電極開路輸出：負載電流100mA,殘余電壓1V以下
指示燈			動作指示燈紅色LED
輸出狀態			亮動、暗動雙路輸出
環境溫度			工作時：-25-+55℃(但不結冰),保存時： -30-+80℃
環境濕度			工作時：35-85%RH,保存時：35-85%RH
耐環境光			白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動			振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊			加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾			±240V由干擾器產生的方波(脈沖寬度：1us)
連接方式			電纜引出式：四芯線長2m;接插件式
可選接插附件			焊接式接插頭型號GG5C-E2
殼體材料			外殼為PBT,罩蓋部分是聚碳酸酯
防護等級			引線式：IECIP64插線式： IEC IP50
