數顯型 KN系列色標傳感器

功能強大，色彩檢測、色標標志檢測于一體。 RGB紅、綠、藍三色LED光源，顏色分辨更細致。 1×5mm的極細光點使高精度檢測得以實現。色標模式中根據色標和底色對比，自動選擇最佳的顏色的光源。通過4位數紅色碼管即可準確顯示色標和底色的入光量。內置延時功能，信號開啟延時、信號關斷延時、信號開啟關斷雙延時。靈敏度設置簡單，色標模式時2點設置，顏色模式時1點設置?？蓪?shí)現簡 單設定、任意微調、設定更精確。高響應速度，色標檢測達50us，色彩檢測達130us。

聯系我們

技術參數
外形尺寸

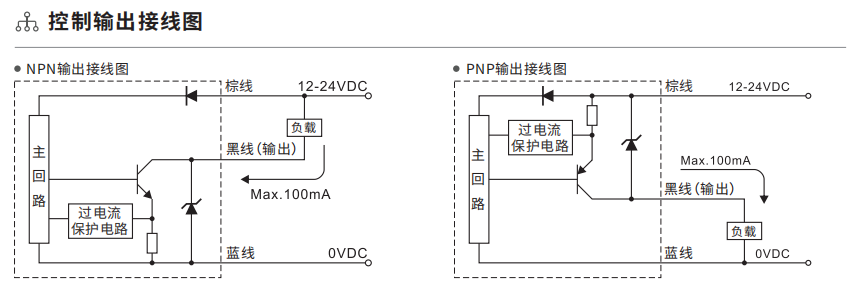

接線圖
3D模型
應用
海關數據
配件

商品名稱: 數顯型 KN系列色標傳感器

功能強大，色彩檢測、色標標志檢測于一體。 RGB紅、綠、藍三色LED光源，顏色分辨更細致。 1×5mm的極細光點使高精度檢測得以實現。色標模式中根據色標和底色對比，自動選擇最佳的顏色的光源。通過4位數紅色碼管即可準確顯示色標和底色的入光量。內置延時功能，信號開啟延時、信號關斷延時、信號開啟關斷雙延時。靈敏度設置簡單，色標模式時2點設置，顏色模式時1點設置。可實現簡 單設定、任意微調、設定更精確。高響應速度，色標檢測達50us，色彩檢測達130us。

類型	NPN輸出型	PNP輸出型
型號	KN-LX10	KN-LX10-P
光源色	RGB紅、綠、藍三色LED光源
投光元件	紅色、綠色、藍色、復合LED,投光波峰波長：640nm/525nm/470nm
檢測距離	10±3mm
光點直徑	1×5mm(設定距離10mm)
光點方向	長度方向
檢測模式	色彩檢測模式： RGB三色光源同時使用，檢測物顏色比率不同而檢測 色標檢測模式： RGB三色光源自動選擇其中一種，接收到受光量的大小不同而檢測 色彩+光亮值檢測模式
電源電壓	DC12-24V±10%脈動(P-P)10%以下，消耗電流30mA
響應時間	色彩模式：130us,色標模式50us
輸出	NPN或PNP集電級開路輸出；負載電流100mA,殘余電壓1.1V以下
輸出狀態	亮動、暗動，通過設定自動切換
指示燈	動作輸出指示燈：紅色LED
數碼管顯示	4位紅色LED顯示，顯示設定值(閥值)、當前實際值、程序菜單、顯示范圍0-9999
靈敏度調節	色彩模式時：1點教導/全自動教導；色標模式時：2點教導/全自動教導
延時功能	無延時、信號開啟延時、信號關斷延時、信號開啟關斷雙延時，時間可設定范圍1-9999ms
環境溫度	工作時：-20-+55℃(但不結冰),保存時： -25-+70℃
環境濕度	工作時：35-85%RH,保存時：35-85%RH
耐環境光	白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動	振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊	加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾	±240V有干擾器產生的方波(脈沖寬度：1us)
耐電壓	1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻	DC500V,20MΩ以上
連接方式	φ4mm,三芯，線長2m
殼體材料	外殼：PBT工程塑料，透鏡： PMMA
防護等級	IEC IP64
