測量光幕 GAM系列

用于工業自動化系統的高精度檢測和測量。包括在線檢測、精度糾偏、空洞檢測、邊緣和中心定位、張力控制、零件計數和在線產品尺寸外形檢測和以上類似的檢測和測量。外形尺寸：35 MM×50MM。高分辨率：光軸間距最小僅為2.5MM。多種選擇：測量高度從120MM－6360MM,光軸數從4~160路，可根據使用的監視范圍進行選擇。性能保證：放大器外置，采用調制光源，同步掃描方式,抗外部干擾能力強 安裝使用方便。標準型防護等級IP66，防水型防護等級可達IP68。優質的防護能力：優質的防護結構和抗振性，使光幕可在惡劣的場合使用和重型設備中可靠使用。主信號輸出：模擬量輸出（4-20MA或1-5VDC輸出）、RS485通訊輸出。輔助信號輸出為常開或常閉繼電器觸點輸出，可以連接任意負載。數碼管及紅、黃、綠三色指示燈使用戶可以準確、直觀快速的顯示被測物體的狀態。高反應速度，反應時間最小僅為2MS。

聯系我們

技術參數

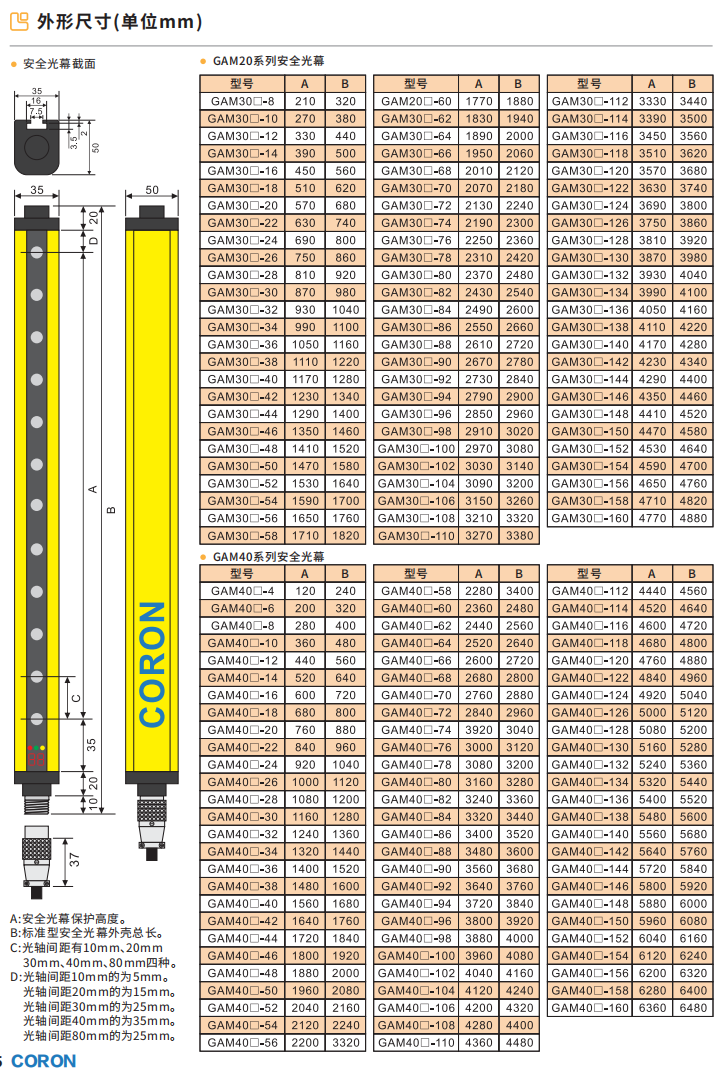

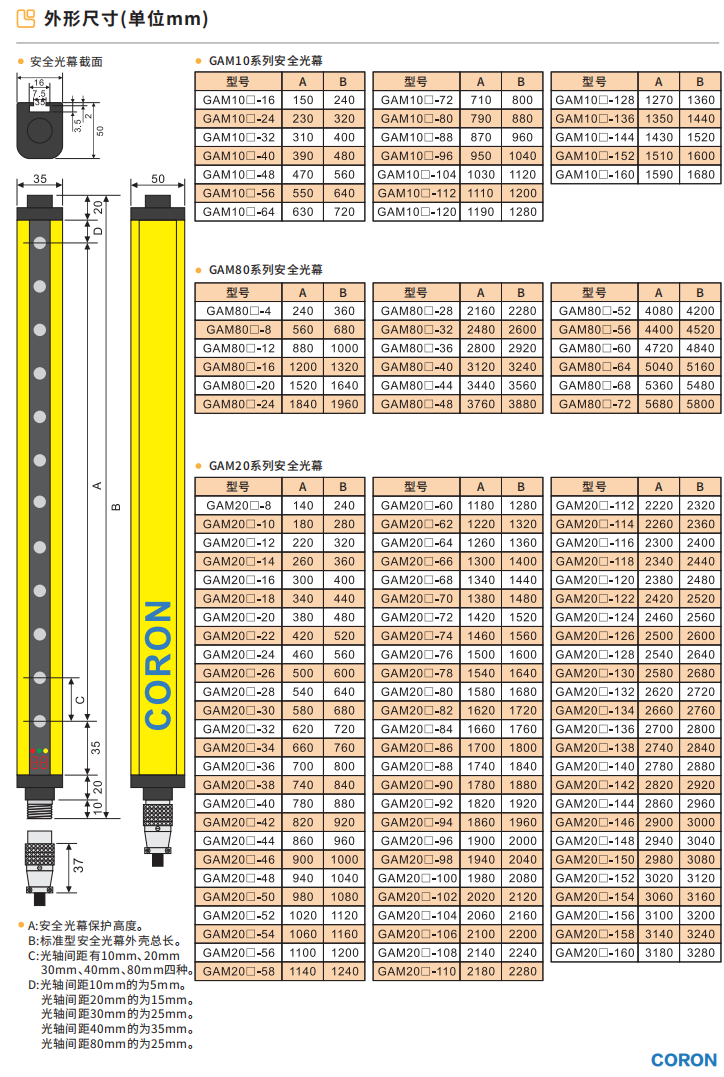

外形尺寸

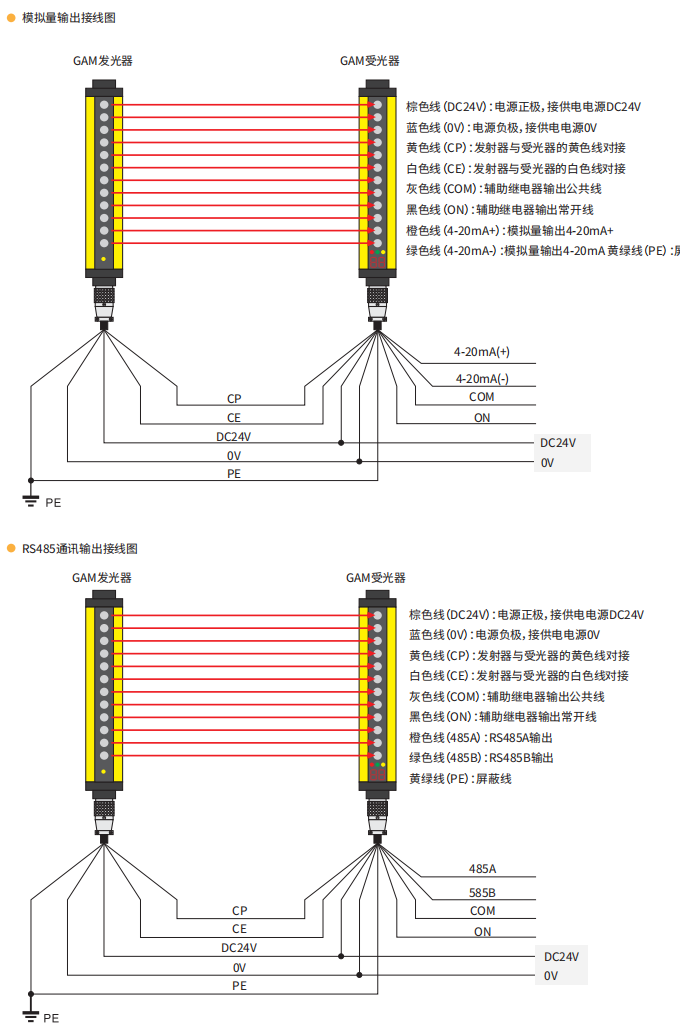

接線圖
3D模型
應用
海關數據

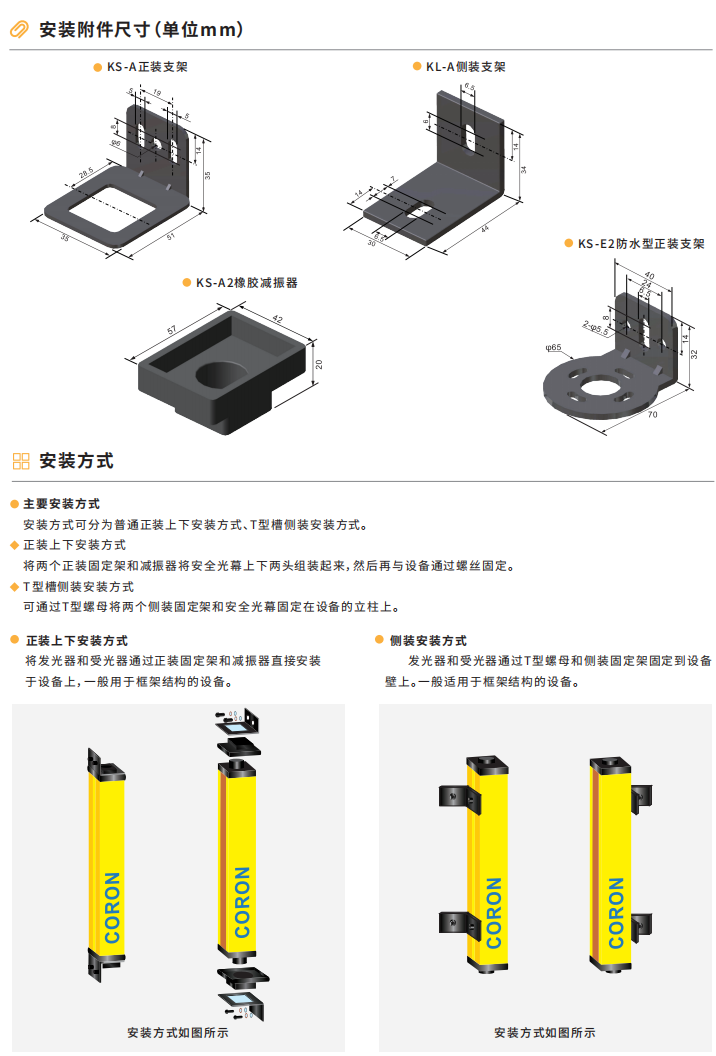

配件

商品名稱: 測量光幕 GAM系列

用于工業自動化系統的高精度檢測和測量。包括在線檢測、精度糾偏、空洞檢測、邊緣和中心定位、張力控制、零件計數和在線產品尺寸外形檢測和以上類似的檢測和測量。外形尺寸：35 MM×50MM。高分辨率：光軸間距最小僅為2.5MM。多種選擇：測量高度從120MM－6360MM,光軸數從4~160路，可根據使用的監視范圍進行選擇。性能保證：放大器外置，采用調制光源，同步掃描方式,抗外部干擾能力強 安裝使用方便。標準型防護等級IP66，防水型防護等級可達IP68。優質的防護能力：優質的防護結構和抗振性，使光幕可在惡劣的場合使用和重型設備中可靠使用。主信號輸出：模擬量輸出（4-20MA或1-5VDC輸出）、RS485通訊輸出。輔助信號輸出為常開或常閉繼電器觸點輸出，可以連接任意負載。數碼管及紅、黃、綠三色指示燈使用戶可以準確、直觀快速的顯示被測物體的狀態。高反應速度，反應時間最小僅為2MS。

光軸間距		10mm	20mm	30mm	40mm	40mm
最小檢測物體		≥φ10mm	≥φ20mm	≥φ10mm	≥φ30mm	≥φ40mm
光軸數		16/24/32至160	8/10/12至160	8/10/12至160	4/6/8至160	4/8/12至72
檢測高度		軸間距×(光路數-1)
檢測范圍		A系列 ·0-3m B系列 ·0-6m C系列 ·0-12m D系列 ·0-20m
電源電壓		DC24V
功耗		<6W
響應時間		15ms以下
輸出電流		100mA
主輸出	模擬量輸出	1-5VDC或4-20mA輸出
	通訊輸出	RS485 MODBUS協議RTU二進制模式
輔助輸出	輸出模式	繼電器無源觸點輸出
	輸出狀態	常開或常閉輸出狀態
	觸點容量	2A/250V、30VDC
保護		具有輸出短路保護功能
光源		紅外LED
指示燈	發光器	電源指示燈(黃色)
	受光器	電源指示燈(黃色),安全指示燈(綠色),遮擋指示燈(紅色)
數碼管顯示*		顯示光軸遮擋位置，顯示范圍0-G0
使用環境	環境溫度	工作時：-10～+55℃(但不結冰),保存時： -25~+75℃
	環境濕度	工作時：35～85%RH,保存時：35～95%RH
	耐光環境	白熾燈：受光面照度3000Lx,太陽光：受光面照度10000Lx
儲存環境	環境溫度	工作時：-10～+55℃(但不結冰),保存時： -25~+75℃
	環境濕度	工作時：35～85%RH,保存時：35～95%RH
抗振動		振頻：10-55Hz,振幅：0.35mm,X、Y、Z方向各兩小時
抗沖擊		加速度：2300m/s約50g,X、Y、Z方向各3次
絕緣電阻		AC1000V,50/60Hz,1分鐘
介電強度		DC500V,20MΩ
連接方式		配專用連接電纜，發光器5芯，受光器9芯
殼體材料		保護外殼：鋁合金，前罩：聚碳酸酯，上下蓋： ABS工程塑料
防護結構		標準型：1ECIP66防水型：1P68
