雙張檢測式QR18-ZTS系列超聲波傳感器

應用于印刷機，超聲波雙張檢測防止不經意的輸送兩張紙，以至于損壞精密的機械機構，或確保第二張紙不在機器里。用于可靠檢測無、單張、雙張或雙張重疊材料的超聲波系統。可檢測范圍從10g/m的紙到2000g/m的硬紙板、塑料或者金屬薄片。具有溫度補償功能，不受環境溫度影響。抗干擾能力強，增強抗電磁及射頻干擾。具有短路保護和電源極性保護功能，可以有效的防止電路的損壞。配備NPN、PNP開關量輸出。通過多功能輸入實現自學習功能，功能可通過線纜遠程任意設定。完全不受灰塵、污垢和霧氣的影響

聯系我們

技術參數

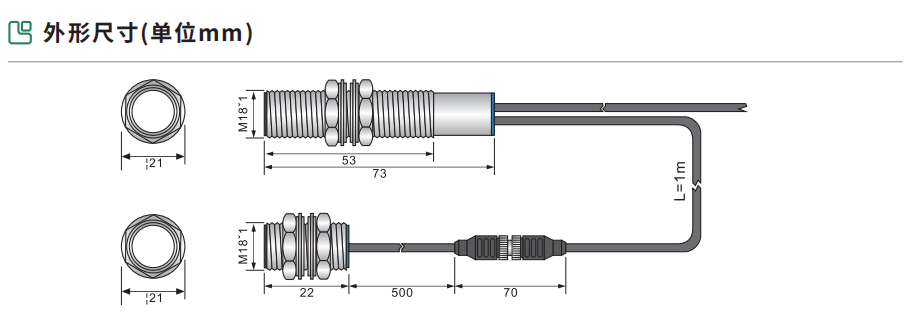

外形尺寸

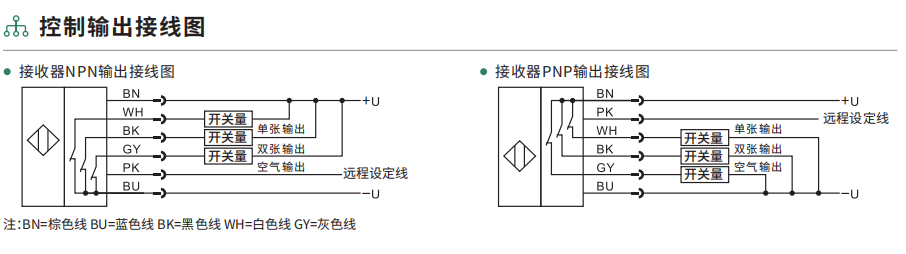

接線圖
3D模型
應用
海關數據
配件

商品名稱: 雙張檢測式QR18-ZTS系列超聲波傳感器

應用于印刷機，超聲波雙張檢測防止不經意的輸送兩張紙，以至于損壞精密的機械機構，或確保第二張紙不在機器里。用于可靠檢測無、單張、雙張或雙張重疊材料的超聲波系統。可檢測范圍從10g/m的紙到2000g/m的硬紙板、塑料或者金屬薄片。具有溫度補償功能，不受環境溫度影響。抗干擾能力強，增強抗電磁及射頻干擾。具有短路保護和電源極性保護功能，可以有效的防止電路的損壞。配備NPN、PNP開關量輸出。通過多功能輸入實現自學習功能，功能可通過線纜遠程任意設定。完全不受灰塵、污垢和霧氣的影響

檢測方式		超聲波對射式單雙張檢測
型號		QR18-ZTS60NS	QR18-ZTS60P3
檢測范圍
電源電壓		20mm-60mm,最佳值：45mm
消耗電流		80mA以下
啟動延時		500ms以下
開關量輸出		3個NPN晶體管開關量輸出，常閉負載電流3×100mA,殘余電壓2V以下	3個PNP晶體管開關量輸出，常閉負載電流3×100mA,殘余電壓2V以下
輸出保護		過載和短路保護
響應時間		響應時間約15ms,關斷延時約15ms
指示燈	綠色LED	指示：檢測到單張
	黃色LED	指示：無目標檢測物(空氣)
	紅色LED	指示：檢測到雙張
調整方式		可通過遠程設定線，設定功能
環境溫度		工作時：-20-+60℃(但不結冰),保存時： -25-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
耐電壓		1000VAC50/60Hz1分鐘
絕緣電阻		DC500V,20MΩ以上
絕緣強度		AC500V,50/60Hz,1分鐘(0-40℃,85%RH)
連接方式		發射器與接收器之間通過M8插頭電纜連接，長度1m, 接收器的輸出線與電源線長2m
外殼材料		鎳銅合金，塑料部分為PBT
防護等級		IEC IP67
※: 響應時間和關斷延時的時間根據用戶需要可以定做的更短。
